وصف

داخلي / خارجي من 54 إلى 2150 ميجاهرتز من -جهاز تجميع وإيقاف -وحدة توزيع الهواء.

الموقف

مطلوب أقطاب DBS Demultiplexer 950 إلى 1450 ميجا هرتز في مواقع متعددة متصلة عبر كابل محوري واحد. تحتاج أجهزة الاستقبال الموجودة في نهاية المحور إلى اختيار واحد من الاثنين في النطاق من 950 إلى 1450 ميجاهرتز.

حل

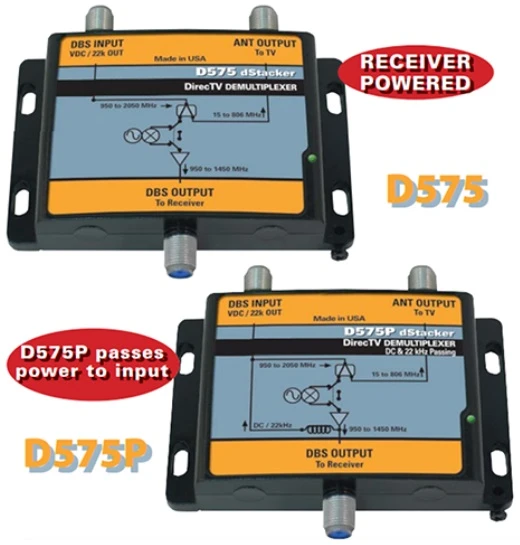

يختار الطرازان D575 وD575P أحد القطبين للإخراج في النطاق من 950 إلى 1450 ميجاهرتز بناءً على جهود التحكم من جهاز الاستقبال.

مواصفة

مكان المنشأ: قوانغدونغ، الصين

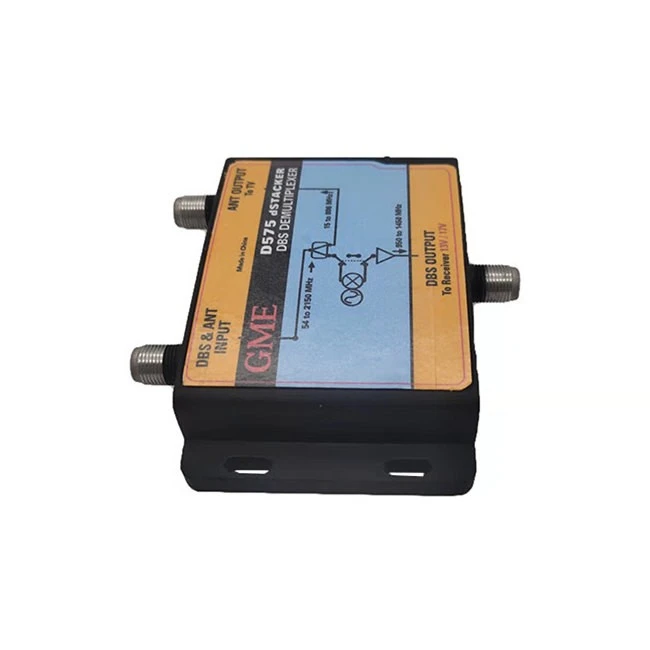

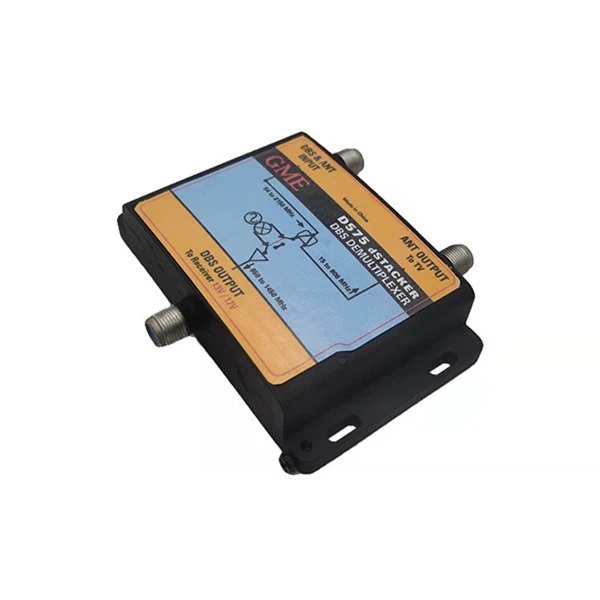

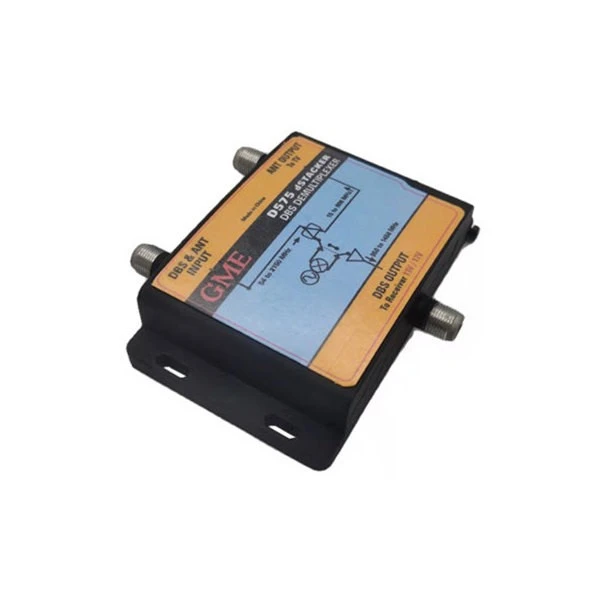

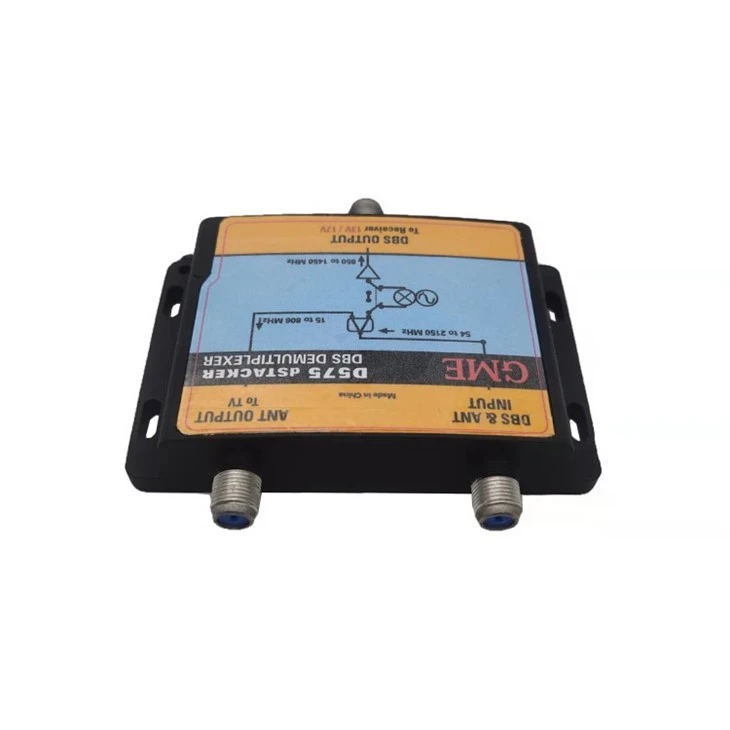

رقم الموديل: GDDEM-001 (D575)
غرض	عادي	حد مراقبة الجودة	شروط الاختبار
التكرار. يتراوح
إدخال دي بي إس			15-2150 ميجا هرتز
إخراج النمل			15-800 ميجا هرتز
إخراج دي بي إس			950-1450 ميجا هرتز
مكاسب الإدراج (الخسارة)
إدخال DBS إلى إخراج ANT	-2 ديسيبل	-3 ديسيبل كحد أقصى	15-800 ميجا هرتز
إدخال DBS إلى إخراج DBS	+6 ديسيبل	+5ديسيبل دقيقة	950-1450 ميجا هرتز
تمرير الفرقة التسطيح
	0.2 ديسيبل	0.5 ديسيبل كحد أقصى	أي نطاق 24 ميجا هرتز
خسارة العودة
إدخال دي بي إس	-10 ديسيبل	-9 ديسيبل دقيقة	950-2025 ميجا هرتز
إخراج النمل	-12 ديسيبل	-11 ديسيبل دقيقة	15-750 ميجا هرتز
إخراج دي بي إس	-10 ديسيبل	-9 ديسيبل دقيقة	950-1450 ميجا هرتز
الرفض
إدخال DBS إلى إخراج DBS	-27 ديسيبل	-25 ديسيبل دقيقة	1695-1700 ميجا هرتز
	-22 ديسيبل	-20 ديسيبل دقيقة	1701-2025 ميجا هرتز
بيئة التشغيل		داخلي/خارجي
درجة الحرارة المحيطة		-30 درجة إلى +70 درجة
جهد الإمداد		11 إلى 18VDC
موصل		أنثى من النوع "F".
مقاومة		75 أوم
