وصف

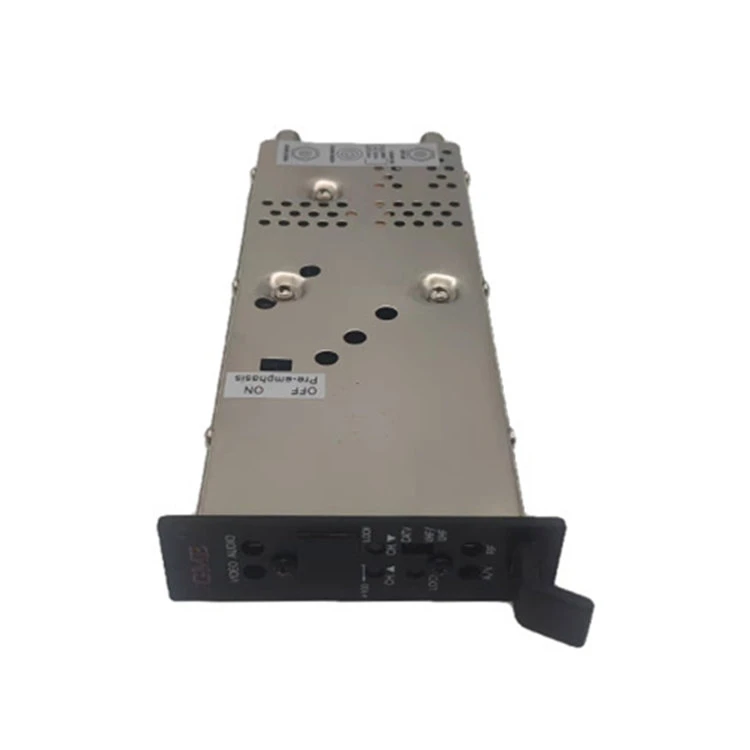

مُعدِّل قناة تلفزيونية رشيقة معيارية MATCM-45 عبارة عن جودة إعادة بث يتم التحكم فيها بواسطة معالج دقيق، ويتم تصنيع حلقة مقفلة الطور، ومُعدِّل تلفزيوني CATV/TV رشيق التردد. يوفر التحويل المزدوج وتصفية SAW الفائقة توافقًا مع القنوات المجاورة وإخراجًا مجانيًا زائفًا. يوفر MATCM-45 مستوى إخراج 45 ديسيبل من 50 إلى 864 ميجاهرتز بما في ذلك ترددات CATV والتلفزيون. يمكن تغيير تكوين توجيه القنوات عن طريق الأزرار لأعلى/لأسفل الموجودة على اللوحة الأمامية.
- تحويل هيترودين مزدوج
- الحد الأدنى 45 ديسيبل ميلي فولت عند 50-864 ميجا هرتز
- مرشحات تقسيم النطاق التلقائية لنسبة الناقل إلى الضوضاء الفائقة
- رأى تمت تصفيته
- يدعم وظيفة التلفزيون والكيبل التلفزيوني والتردد والقفل
- إزاحة تردد لجنة الاتصالات الفيدرالية (FCC) مع الإعداد التلقائي

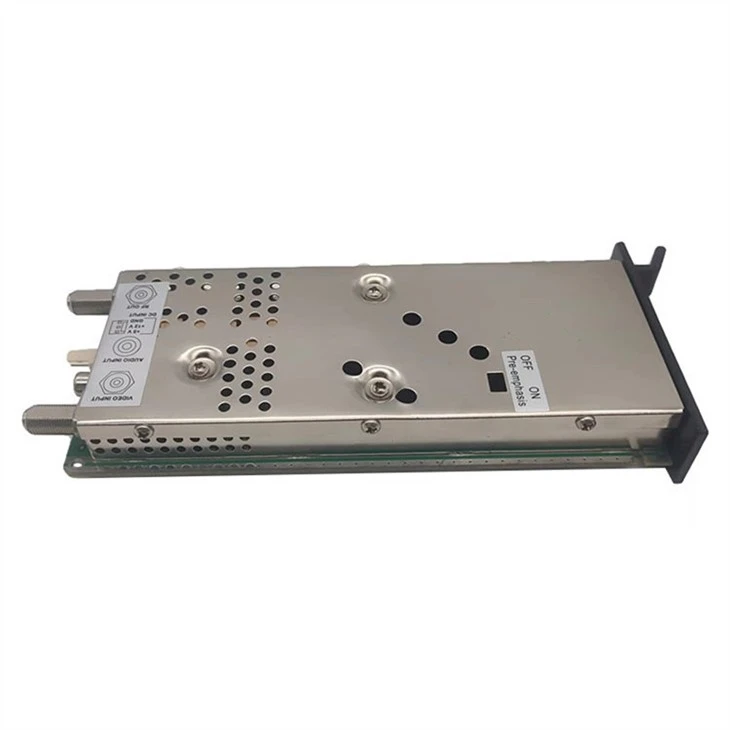

- -مفتاح إلغاء التركيز المسبق يمكن الوصول إليه من اللوحة الجانبية لإدخال إشارة استريو BTSC المركبة.
مواصفة
|
مكان المنشأ: قوانغدونغ، الصين |
|||
|
رقم الموديل: GDM-007 (ماتكم-45) |
|||
|
غرض |
عادي |
كيو كليميت |
شروط الاختبار |
|
مخرج الترددات اللاسلكية |
|||
|
نطاق التردد |
|
|
54 - 864 ميغاهيرتز |
|
إزاحات تردد لجنة الاتصالات الفيدرالية (FCC). |
|
تلقائي |
+12.5كيلو هرتز، +25كيلو هرتز أو لا شيء كما هو مطلوب لكل قناة +12.5كيلو هرتز: CATV CH14-16 CH25-41 CH43-53 +25كيلو هرتز: CATV CH.42 CH98-99 |
|
قنوات الإخراج |
|
|
الكيبل التلفزيوني: CH.2 - CH.135 TV (VHF) -CH.2-CH.13 (UHF).CH.14-CH.78 |
|
مستوى الإخراج |
|
+45 ديسيبل ميلي فولت دقيقة. |
|
|
التحكم في مستوى الإخراج |
|
>10 ديسيبل |
|
|
مقاومة الإخراج |
|
75 أوم |
|
|
تردد حامل الصورة |
|
65 كيلو هرتز |
|
|
بين - التردد الحامل |
|
65 كيلو هرتز |
|
|
نسبة الناقل P/S |
|
-11 - -30ديسيبل دقيقة. |
|
|
فوز القناة المجاورة (-4.5 ميجا هرتز) |
|
-60 ديسيبل دقيقة. |
أكثر من نطاق التحكم في الكسب |
|
تسطيح نطاق التمرير |
|
61.5 ديسيبل P/V ماكس. |
|
|
زائف- |
|
|
@ تعيين مستوى الإخراج 45dBmV |
|
في الفرقة |
|
-60 ديسيبل دقيقة. |
نسبة الصوت/الصورة @-15dBc |
|
خارج الفرقة |
|
-58 ديسيبل دقيقة. |
@ 54 - 864 ميغاهيرتز |
|
انتقائية القناة |
|
|
نسبة الصوت/الصورة @-15dBc |
|
Fv - 6.00 ميجاهرتز |
|
55 ديسيبل دقيقة. |
|
|
Fv - 3.58 ميجاهرتز |
|
55 ديسيبل دقيقة. |
|
|
Fv - 2.42 ميجاهرتز |
|
55 ديسيبل دقيقة. |
|
|
Fv - 1.50 ميجاهرتز |
|
55 ديسيبل دقيقة. |
|
|
Fv- 1.25MHz |
|
30 ديسيبل دقيقة. |
|
|
تشويه التشكيل البيني |
|
57 ديسيبل دقيقة. |
الناقل البصري @45dBmV |
|
3 نغمة 920 فوز |
|
|
الناقل السمعي @-15dBc Fa +3.58MHz @-17dBc |
|
FM المتبقية |
<2 KHz |
|
ذروة الانحراف عند نطاق 10 كيلو هرتز |
|
الناقل / الضوضاء |
|
60 ديسيبل دقيقة. |
|
|
خسارة عودة الإخراج |
|
-3 ديسيبل دقيقة. |
@54 - 864 ميجاهرتز |
|
مدخل |
|||
|
فيديو |
|
|
|
|
معاوقة إدخال الفيديو |
|
75 أوم |
|
|
أقصى عمق للفيديو من التعديل |
|
87.5% الحد الأدنى. |
مستوى الإدخال 0.8Vp-p |
|
إدخال الفيديو بمعدل 87.5% |
|
1+0.4، -0.3 Vp-p |
|
|
تأخير C/L |
|
0±50 نانوثانية |
تعديل الفيديو بنسبة 87.5%، إشارة اختبار مع TSG95 NTSC NTC7 cmpst. |
|
الداس التفاضلي |
|
أقل من أو يساوي 5 درجة |
إشارة الاختبار مع TSG95 NTSC NTC7 cmpst. |
|
فقدان إرجاع إدخال الفيديو |
|
-18 ديسيبل دقيقة. |
إلى 4.2 ميجا هرتز |
|
صوتي |
|
|
|
|
مقاومة إدخال الصوت |
|
10 كوم |
عدم الاتزان |
|
الانحراف الصوتي |
|
260 مللي فولت RMS ماكس. |
نغمة @±25 كيلو هرتز PK iv/800 هرتز |
|
التركيز الصوتي المسبق-. |
|
75 ش ثانية |
تم تحديد مفتاح إيقاف/إيقاف التشغيل |
|
عام |
|||
|
نوع الموصل: فيديو IN/RF OUT |
|
نوع F |
|
|
نوع الموصل: مدخل الصوت |
|
نوع ار سي ايه |
|
|
مدخل طاقة التيار المستمر-t |
|
|
|
|
+12فولت / 280 مللي أمبير |
|
± 0.2 فولت تيار مستمر |
|
|
+5فولت / 400 مللي أمبير |
|
± 0.2 فولت تيار مستمر |
|
|
درجة حرارة التشغيل |
|
|
@ يا درجة إلى +50 درجة |
|
مقاس |
|
|
العرض (2.5 سم) * الارتفاع (8.9 سم) * العمق (21.5 سم) |
|
وزن |
|
|
0.38 كجم |
