وصف
يتكون هذا المنتج من مضيف جهاز إرسال (TX) وجهاز استقبال (RX)، يستخدم كبل شبكة كوسيلة نقل ويستخدم أحدث تقنيات تمديد التضخيم. يمكن لجهاز الإرسال وجهاز الاستقبال تمديد الإرسال من خلال كابل شبكة واحد، ويتوافقان مع كابلات الشبكة CAT5e/6. يمكن تمديد الإشارات عالية الوضوح- حتى 100 متر عبر CAT5e، ويمكن تمديد الإشارات فائقة الوضوح-عالية-حتى 70 مترًا عبر CAT6، بدون زمن انتقال. يدعم المنتج وظيفة العودة بالأشعة تحت الحمراء، مما يجعل التحكم عن بعد مريحًا. كما أنه يتميز بقدرة الضبط الذاتي- لكابلات الشبكة، وضبط الدقة تلقائيًا لتأثيرات الإخراج المثالية، مما يجعل استخدامه سهلاً ومريحًا. يعد موسع HDMI 4K 60 هرتز هذا مناسبًا لمؤتمرات الفيديو، وأشرطة الوسائط المتعددة الرياضية، وتعليم الوسائط المتعددة، والإعلانات الرقمية، ولوحات النشرات العامة، والمزيد.
سمات
1. باستخدام كابل الشبكة Cat6، يمكن تمديد مسافة الإرسال ذات الوضوح العالي جدًا-العريضة- حتى 100 متر.
2. تدعم شريحة -الأداء العالي زمن الوصول المنخفض بشكل مثالي، وتنتج صوتًا وفيديو بدقة 4K60 هرتز فائقة-عالية- بشكل متزامن، مع صور سلسة وواضحة وإشارات مستقرة.
3. يتميز الغلاف الجميل المصنوع من سبائك الألومنيوم بكفاءة فائقة-في تبديد الحرارة، وعدم حدوث ضوضاء، وخفيف الوزن، ويمكن تثبيته على الحائط-، مما يجعله مدمجًا وقويًا.
4. يتم توصيل موسع HDMI 4k 60 هرتز وتشغيله دون تثبيت برامج التشغيل، مما يجعل من السهل مطابقة الديكور الداخلي، مع إخفاء عالي وسهل التركيب.
◆ قم بتمديد نقل HDMI حتى 70 مترًا عبر Cat6.
◆ Ultra HD: يدعم دقة الفيديو حتى 4K@60 هرتز.
◆ توفر سبائك الألومنيوم Unibody إطلاقًا فعالًا للحرارة طوال فترة الخدمة.
◆ التوصيل والتشغيل: لا يوجد تثبيت برنامج التشغيل.
◆ وظيفة IR Passback المدمجة للتحكم في المصدر من أي مكان في منزلك.
◆ قم بتطبيق وظيفة POC لتشغيل جهاز الوحدة.
مواصفة
|
مكان المنشأ: قوانغدونغ، الصين |
||
|
رقم الموديل: GDEXT-002 (7101) |
||
|
وصف: موسع HDMI 4K@60 عبر Cat 6 |
||
|
غرض |
محتويات |
|
|
قوة |
الجهد االكهربى |
تيار مستمر 12 فولت/1 أمبير |
|
استهلاك |
<5W |
|
|
اتش دي ام اي |
اتش دي ام اي |
HDMI2.0 |
|
HDCP |
اتش دي سي بي 2.2 |
|
|
دقة |
4K@24/25/30/50/60 هرتز |
|
|
1080P@24/25/30/50/60 هرتز |
||
|
720P@24/25/30/50/60 هرتز |
||
|
576P@50 هرتز؛ 480P@60 هرتز |
||
|
مسافة الارسال |
كات5E |
1080P@60 هرتز: 100 متر |
|
كات6 |
4K @ 60 هرتز: 70 م |
|
|
صوت |
صوتي |
ستيريو |
|
معدل النقل |
UHD 18 جيجابت في الثانية (الحد الأقصى) |
|
|
ظروف العمل |
درجة حرارة التشغيل |
0 ~ 50 درجة |
|
درجة حرارة التخزين |
-10 ~ 70 درجة |
|
|
الرطوبة (غير-متكاثفة) |
0~90% |
|
|
أساسي |
البعد |
70 (طول) × 61 (عرض) × 22.4 (ارتفاع) (مم) |
|
مادة |
سبائك الألومنيوم |
|
|
المعالجة السطحية |
أنودة والنقش بالليزر |
|
|
لون |
غاري الظلام |
|
|
وزن |
تكساس: 89.5 جرام، آر إكس: 89.5 جرام |
|
محتويات
الارسال (تكساس)x1
جهاز الاستقبال (RX)x1
استخدم الدليلx1
كابل تمديد جهاز إرسال الأشعة تحت الحمراء x1 (اختياري)
كابل تمديد جهاز استقبال الأشعة تحت الحمراء x1 (اختياري)
محول الطاقة × 1
1. مصدر الإشارة:
جهاز إشارة مزود بمنفذ إخراج HDMI، مثل مشغل DVD، أو Playstation، أو جهاز الاستقبال-، أو الكمبيوتر الشخصي أو الكمبيوتر الشخصي، وما إلى ذلك.
2. العرض:
جهاز عرض مزود بمنفذ إدخال HDMI، مثل SDTV وHDTV وجهاز العرض وما إلى ذلك.
3. كابل الشبكة:
كبل شبكة من الفئة 5/6 غير محمي أو محمي (UTP/STP CAT5e/6) مع موصلات كبل شبكة قياسية متصلة بالتوازي في كلا الطرفين.

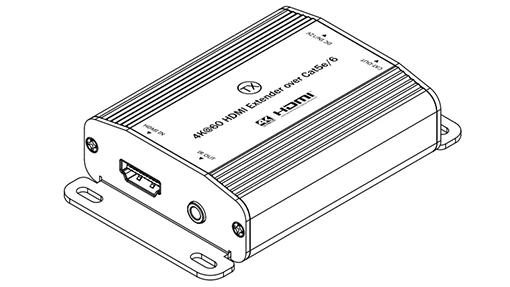

يقدم

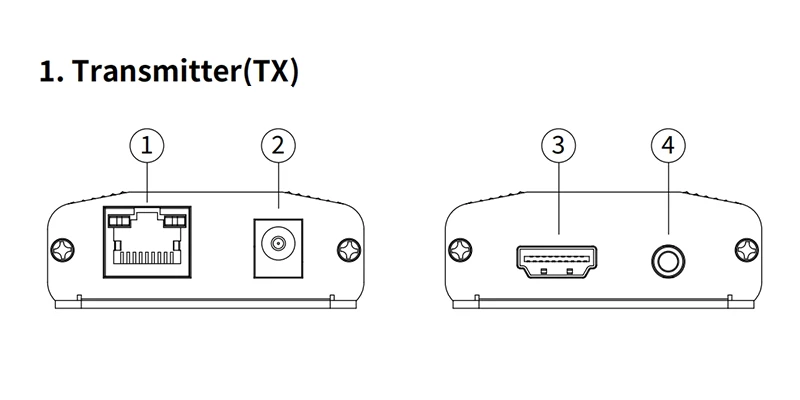

①منفذ إخراج RJ45: يقوم بتوصيل الوحدات الرئيسية لجهاز الإرسال (TX) وجهاز الاستقبال (RX) بكابل الشبكة.
②منفذ إدخال الطاقة: أدخل محول الطاقة القياسي DC12V/lA المتضمن في هذا المنتج، أو محولات الطاقة القياسية الأخرى التي تلبي متطلبات الجهد الكهربي المقدر.
③منفذ إدخال HDMl: يقوم بتوصيل الوحدة الرئيسية لمصدر الإشارة مع
وحدة الإرسال الرئيسية (TX) باستخدام كابل HDMl.
④مقبس كابل تمديد جهاز إرسال الأشعة تحت الحمراء: أدخل كابل تمديد جهاز إرسال الأشعة تحت الحمراء المرفق مع هذا المنتج ثم ضع جهاز إرسال الأشعة تحت الحمراء في أقرب مكان ممكن من جهاز الاستقبال لترحيل إشارة الأشعة تحت الحمراء من جهاز الاستقبال.

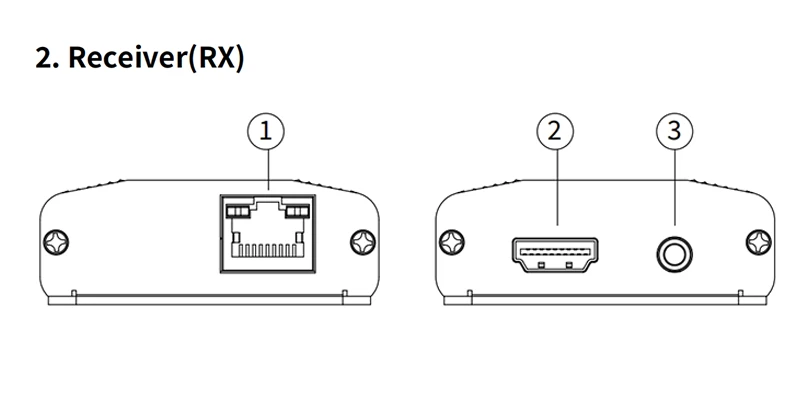

①منفذ إدخال RJ45: يقوم بتوصيل الوحدات الرئيسية لجهاز الإرسال (TX) وجهاز الاستقبال (RX) بكابل الشبكة.
②منفذ HDMlinput: يستخدم كابل HDMl لتوصيل جهاز العرض بالوحدة الرئيسية لجهاز الاستقبال (RX).
③مقبس سلك تمديد جهاز استقبال الأشعة تحت الحمراء: يتم توصيل سلك تمديد جهاز استقبال الأشعة تحت الحمراء المتضمن ويستخدم جهاز التحكم عن بعد ضمن نطاق جهاز استقبال الأشعة تحت الحمراء.

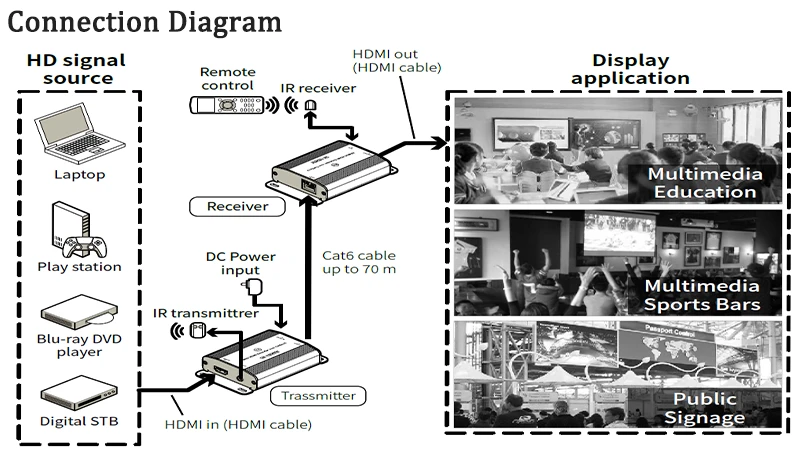

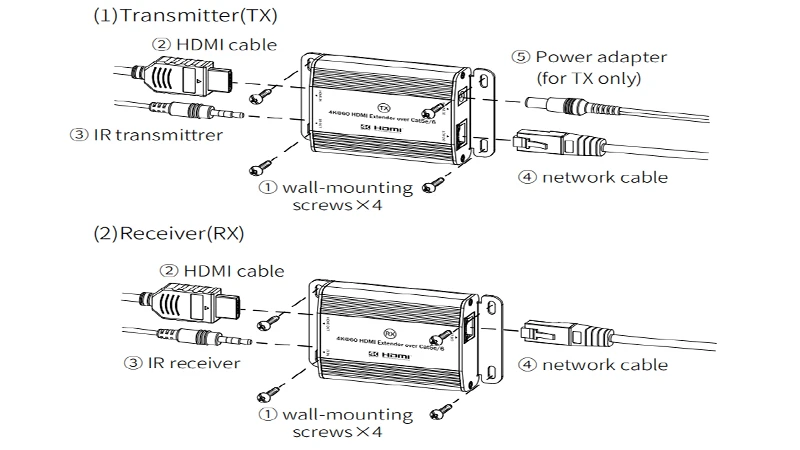

التثبيت والاتصال
تعليمات الاتصال:
①استخدم كبلات HDMl لتوصيل جهاز مصدر الإشارة بجهاز الإرسال. ter (TX)، وجهاز العرض إلى الوحدة الرئيسية لجهاز الاستقبال (RX).
②استخدم كابل شبكة قياسي مع CAT5e/6(UTP/STP) غير محمي أو محمي وأسلاك متوازية لتوصيل الوحدة الرئيسية لجهاز الإرسال (TX) بالوحدة الرئيسية لجهاز الاستقبال (RX).
③قم بتوصيل سلك الطاقة لبدء التشغيل والتشغيل تلقائيًا
تعليمات التحكم عن بعد بالأشعة تحت الحمراء:
①قم بتوصيل كابل تمديد باعث الأشعة تحت الحمراء بمقبس lR OUT الموجود على جهاز الإرسال (TX) وكابل تمديد جهاز استقبال الأشعة تحت الحمراء بمقبس lR INiack الموجود على جهاز الاستقبال (RX).
②يجب وضع رأس باعث الأشعة تحت الحمراء لكابل التمديد في أقرب مكان ممكن من نافذة استقبال الأشعة تحت الحمراء لجهاز مصدر الإشارة.
③استخدم جهاز التحكم عن بعد بالأشعة تحت الحمراء لجهاز مصدر الإشارة لتوجيه رأس جهاز استقبال الأشعة تحت الحمراء الذي تم توصيله بشكل صحيح بجهاز الاستقبال (RX) لتحديد القنوات عن بعد والتحكم في مسارات التشغيل

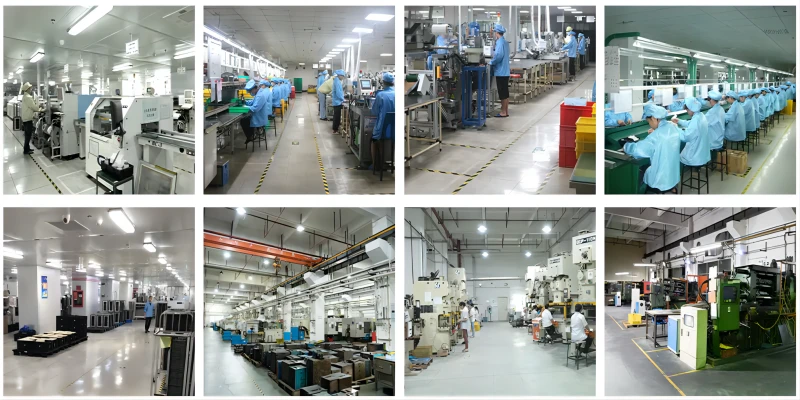

ورشة الإنتاج لدينا
شهادة لدينا
التعليمات
س: شاشة التلفزيون عرض غير طبيعي، والخفقان، والصوت
التلعثم.
ج: (1) تحقق مما إذا كان كابل الشبكة مثبتًا بشكل صحيح وأن الطول ضمن النطاق المسموح به.
(2) إيقاف التشغيل وفي نهاية TX.
س: الضوء البرتقالي الموجود على موصل RJ45 الخاص بطرف RX لجهاز الاستقبال غير مضاء.
ج: (1) تحقق مما إذا كان كبل الشبكة هو كبل شبكة قياسي مع اتصالات متوازية على كلا الطرفين.
(2) تحقق مما إذا كان إدخال إشارة HDMl على طرف TX طبيعيًا.
(3) إيقاف التشغيل وعلى طرف TX.
س: يومض الضوء البرتقالي الموجود على موصل RJ45 الخاص بطرف RX لجهاز الاستقبال، ولكن لا يوجد إخراج للصورة.
ج: (1) تحقق مما إذا كانت الشاشة تدعم وضع إشارة HDMl الحالي.
(2) تحقق من تثبيت كابل HDMl والشاشة بشكل صحيح.
(3) حاول فصل كابل الشبكة وتوصيله مرة أخرى، أو قم بإيقاف تشغيله وعلى طرف TX.
