وصف

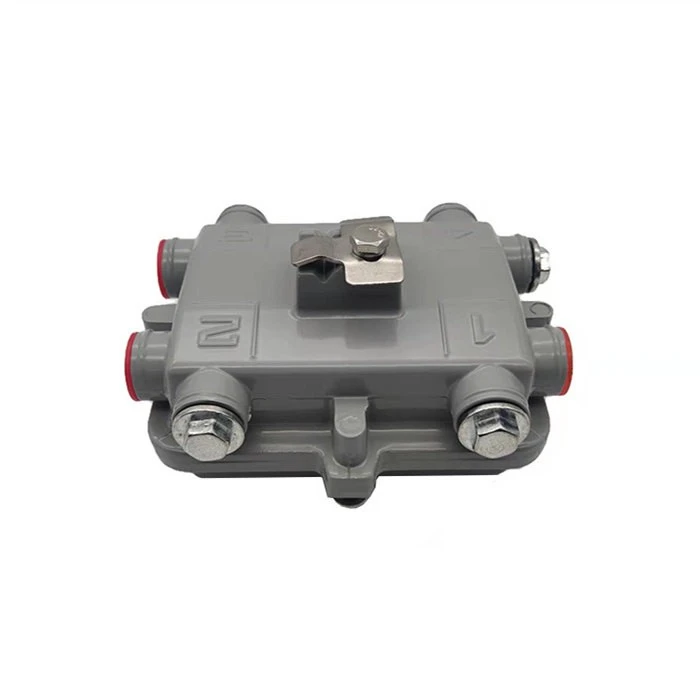

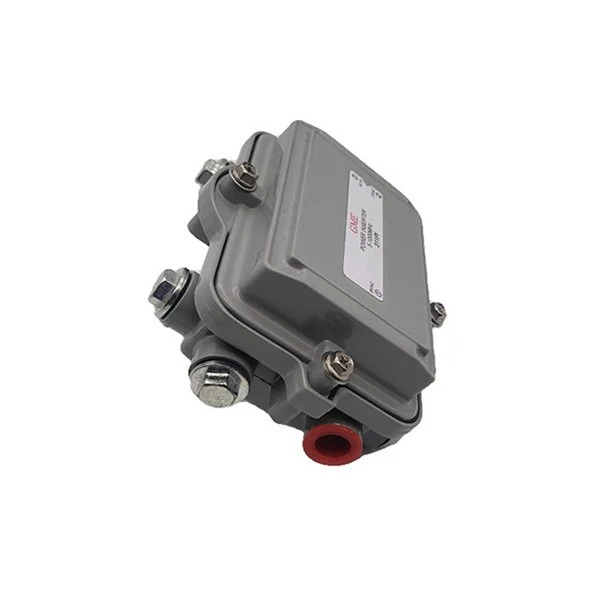

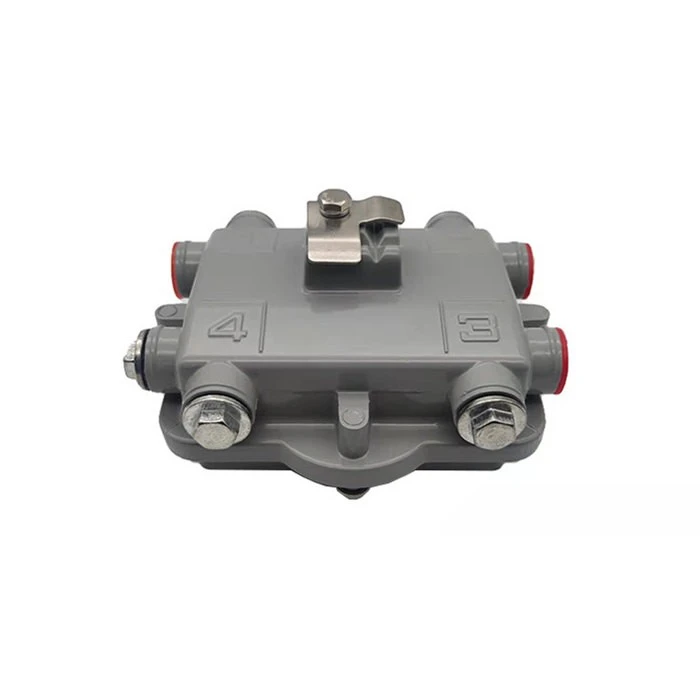

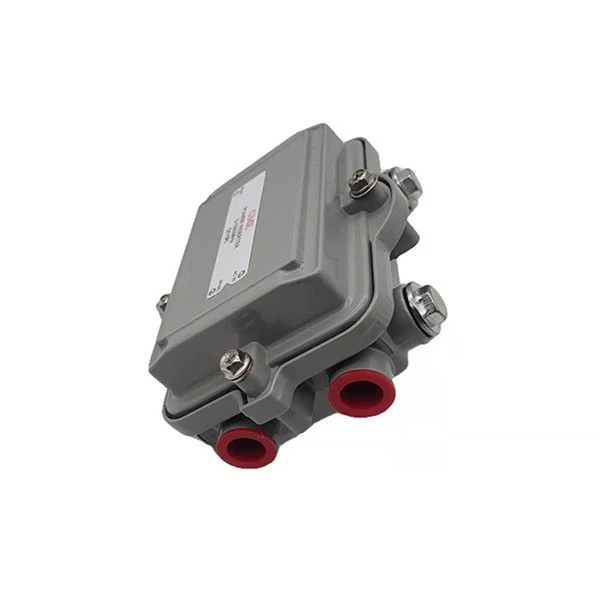

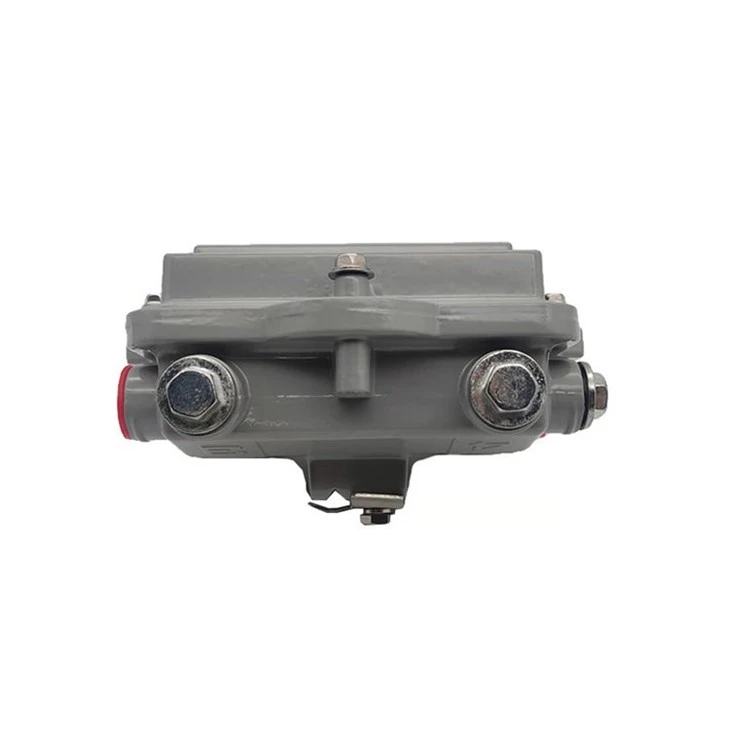

يعد جهاز إدخال الطاقة لخط توصيل التلفزيون بتردد 1 جيجاهرتز جهازًا إلكترونيًا متخصصًا مصممًا لصناعة تلفزيون الكابل، ويستخدم خصيصًا في أنظمة خطوط الاتصال لتوفير الطاقة للمكونات النشطة. وتتمثل وظيفتها الأساسية في إدخال الطاقة إلى شبكة الكابلات المحورية، مما يضمن التشغيل السليم لمكبرات الصوت وأجهزة إعادة الإرسال وغيرها من الأجهزة النشطة داخل نظام توزيع تلفزيون الكابل.
الميزات الرئيسية والوظائف:
قدرة التردد:تم تحسين مُدخل الطاقة لخط توصيل كابل التلفزيون بتردد 1 جيجا هرتز لتشغيل الترددات العالية، ودعم الإشارات التي تصل إلى 1 جيجا هرتز. وهذا يجعلها مناسبة لأنظمة تلفزيون الكابل الحديثة ذات متطلبات النطاق الترددي العالي.
إدخال الطاقة:تم تجهيز جهاز الإدخال بالقدرة على ضخ الطاقة في خط جذع الكابل المحوري. يعد ذلك ضروريًا لتوفير الطاقة الكهربائية اللازمة للمكونات النشطة مثل مضخمات التوزيع أو موسعات الخط، مما يضمن جودة الإشارة وقوتها في جميع أنحاء شبكة التوزيع.
سمات
◆ CATV قوة الواضع 5-1000MHz عملية النطاق الكامل.
◆ موصل "F" من النحاس المطلي بالنيكل مع حماية ضد الماء.
◆ تستخدم الحشية المعدنية المنسوجة لتوفير Hi-RFI.
◆ متضمن إغلاق كامل ومقاوم للطقس ومشبك حبلا.
مواصفة
|
مكان المنشأ: قوانغدونغ، الصين |
|||
|

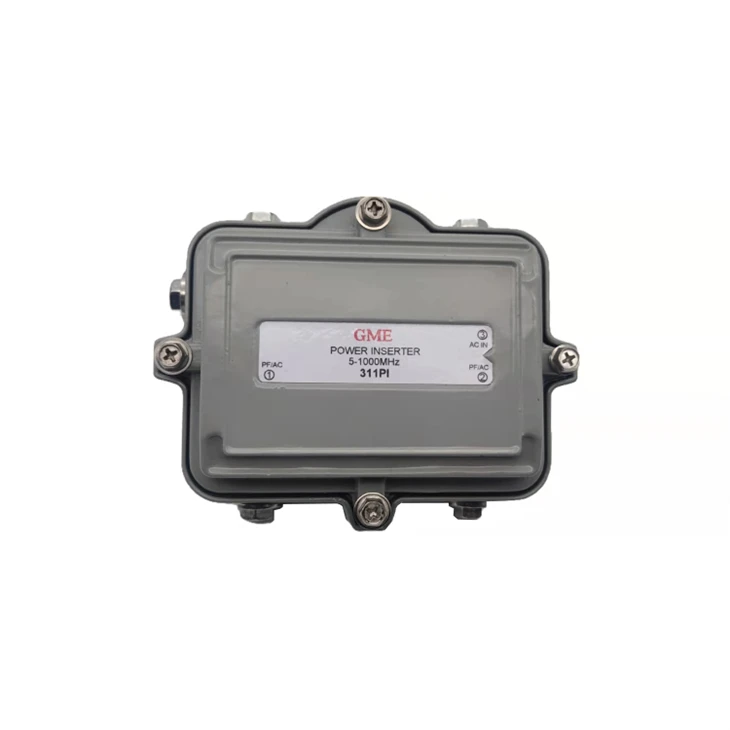

رقم الموديل: GDINS-002 (311PI) |
|||
|
غرض |
عادي |
حد مراقبة الجودة |
شروط الاختبار |
|
1. التكرار. يتراوح |
|
|
5 - 1000 ميغاهيرتز |
|
2. فقدان الإدراج |
- 0.5 ديسيبل |
-1.0 ديسيبل كحد أقصى. |
5 - 40 ميغاهيرتز |
|
- 0.5 ديسيبل |
-1.0 ديسيبل كحد أقصى. |
41 - 470 ميغاهيرتز |
|
|
- 0.8 ديسيبل |
-1.0 ديسيبل كحد أقصى. |
471 - 860 ميغاهيرتز |
|
|
- 1.0 ديسيبل |
-1.5 ديسيبل كحد أقصى. |
861 - 1000 ميغاهيرتز |
|
|
3. العزل (من الترددات اللاسلكية إلى التيار المتردد) |
-60 ديسيبل |
-58 ديسيبل دقيقة. |
5 - 40 ميغاهيرتز |
|
-50 ديسيبل |
-45 ديسيبل دقيقة. |
41 - 470 ميغاهيرتز |
|
|
-45 ديسيبل |
-40 ديسيبل دقيقة. |
471 - 860 ميغاهيرتز |
|
|
-40 ديسيبل |
-35 ديسيبل دقيقة. |
861 - 1000 ميغاهيرتز |
|
|
4. فقدان العودة (منفذ الترددات اللاسلكية) |
-20 ديسيبل |
-18 ديسيبل دقيقة. |
5 - 40 ميغاهيرتز |
|
-20 ديسيبل |
-18 ديسيبل دقيقة. |
41 - 470 ميغاهيرتز |
|
|
-20 ديسيبل |
-18 ديسيبل دقيقة. |
471 - 860 ميغاهيرتز |
|
|
-18 ديسيبل |
-16 ديسيبل دقيقة. |
861 - 1000 ميغاهيرتز |
|
|
5. تمرير التيار المتردد |
|
12 أمبير كحد أقصى |
التيار المتردد إلى الترددات اللاسلكية |

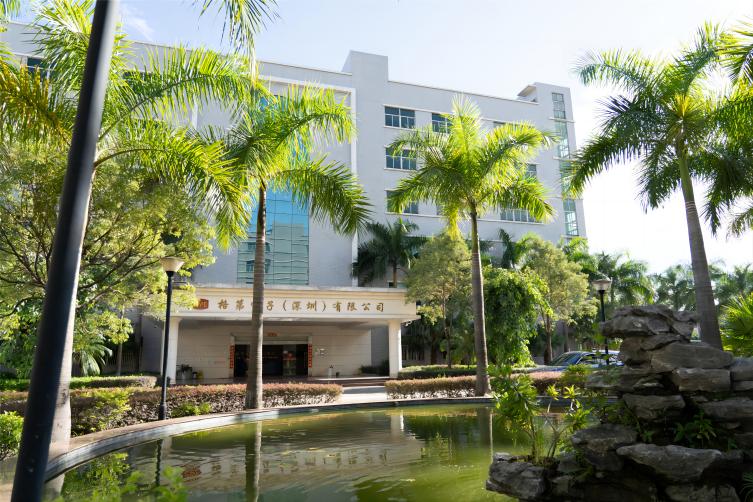

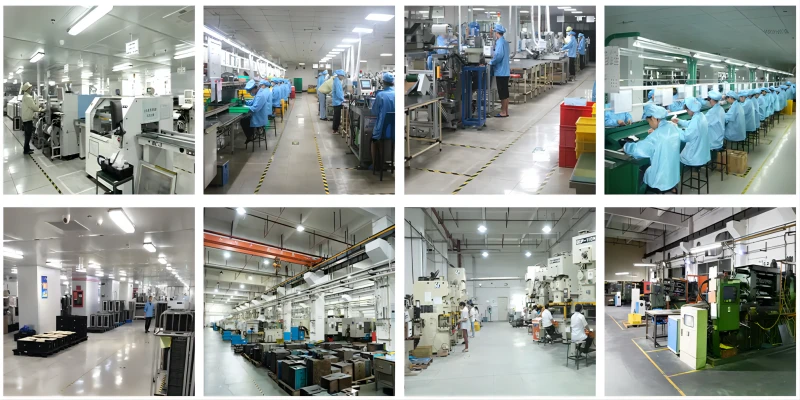

تأسست شركة Goodmind Electronics (Shenzhen) Co., Ltd. في عام 1992 مع التركيز على نظام البث التلفزيوني، ولديها قدرة تصنيع متكاملة رأسيًا في المنزل مع فريق هندسي من ذوي الخبرة والمهنية يوفر خدمة ODM لمنتجات نظام البث الكبلي / الأقمار الصناعية / الأرضية / IPTV
كيف يعمل جهاز إدخال الطاقة CATV؟
عادةً ما يتم توصيل مُدخل الطاقة CATV بشكل مباشر مع الكابل المحوري. يقوم بضخ طاقة DC (التيار المباشر) في خط الكابل، والتي يتم استخدامها بعد ذلك لتشغيل المكونات النشطة مثل مكبرات الصوت. وهذا يسمح بتضخيم الإشارة وتوزيعها على مسافات طويلة.
ما هي التطبيقات الشائعة لأجهزة إدخال الطاقة CATV؟
تُستخدم أجهزة إدخال الطاقة CATV بشكل شائع في أنظمة تلفزيون الكابل لتوفير الطاقة لمكبرات الصوت ومضخمات التوزيع والمكونات النشطة الأخرى. يتم استخدامها لتعزيز قوة الإشارة والحفاظ عليها عبر تشغيل الكابلات الطويلة أو في المناطق ذات استقبال الإشارة الضعيف.
ما هي أنواع أجهزة إدخال الطاقة CATV المتوفرة؟
تأتي أدوات إدخال الطاقة CATV في أنواع وتكوينات مختلفة اعتمادًا على التطبيق والمتطلبات المحددة لنظام تلفزيون الكابل. وقد تختلف من حيث خرج الطاقة ونطاق التردد وعدد النواتج والميزات الأخرى.
التعليمات
س: هل أجهزة إدخال الطاقة CATV متوافقة مع جميع أنظمة تلفزيون الكابل؟
ج: تم تصميم أجهزة إدخال الطاقة CATV بشكل عام لتكون متوافقة مع أنظمة تلفزيون الكابل القياسية. ومع ذلك، قد يختلف التوافق وفقًا لعوامل مثل نطاق تردد النظام ونوع مكبرات الصوت المستخدمة ومواصفات النظام الأخرى. من الضروري التأكد من أن جهاز إدخال الطاقة متوافق مع المتطلبات المحددة لنظام تلفزيون الكابل الخاص بك.
س: ما الذي يجب علي مراعاته عند اختيار جهاز إدخال الطاقة CATV؟
ج: عند اختيار مُدخل طاقة CATV، ضع في اعتبارك عوامل مثل متطلبات الطاقة لمكبرات الصوت الخاصة بك، ونطاق التردد لنظام تلفزيون الكابل الخاص بك، وعدد المخارج المطلوبة، وأي ميزات محددة مطلوبة لتطبيقك. ومن الضروري أيضًا ضمان التوافق مع أجهزتك الحالية ومواصفات النظام.
س: هل هناك أي اعتبارات تركيب لأجهزة إدخال الطاقة CATV؟
ج: عند تركيب جهاز إدخال طاقة CATV، تأكد من توصيله بشكل مباشر مع الكابل المحوري في الاتجاه الصحيح. اتبع تعليمات الشركة المصنعة للتثبيت الصحيح وتأكد من أن كافة الاتصالات آمنة. بالإضافة إلى ذلك، ضع في اعتبارك عوامل مثل التأريض والحماية من زيادة التيار لحماية أجهزتك وضمان التشغيل الموثوق.
