دليل شامل لمسافات نقل الوحدة الضوئية ذات الوضع الفردي 10G-: المواصفات القياسية، ونظرة تفصيلية على خيار 2 كم، ونصائح التحديد لتجنب الأخطاء
في نقل الشبكة الحديثة، تعد الوحدات الضوئية هي المكونات الأساسية التي تربط الألياف الضوئية بأجهزة الشبكة. 10الوحدات الضوئية ذات الوضع الفردي-G، مع مزايا مثل النقل السريع، والقدرة القوية على مقاومة-التداخل، والخسارة المنخفضة، تُستخدم على نطاق واسع في سيناريوهات مثل شبكات الحرم الجامعي ومراكز البيانات. مسافة الإرسال هي المؤشر الرئيسي للاختيار. كثيرًا ما يخلط العديد من المحترفين بين المواصفات - على سبيل المثال، ما هي المسافات القياسية، وهل يوجد خيار 2 كم، وكيفية مطابقتها للسيناريوهات. تشرح هذه المقالة المعرفة الأساسية لمساعدة الجميع على تجنب أخطاء الاختيار.
1. الفهم الأساسي للوحدات الضوئية ذات الوضع الفردي 10G
تستخدم الوحدات الضوئية ذات الوضع الفردي 10G في الغالب حزمة SFP+، المتوافقة مع أجهزة مثل المحولات والخوادم، ويجب استخدامها مع الألياف ذات الوضع الفردي 9/125μm OS2 -. إن قلب الألياف ذات الوضع الواحد- رقيق للغاية، مما يسمح فقط بمسار إشارة ضوئية واحد، مما يؤدي إلى خسارة أقل بكثير مقارنة بالألياف متعددة الأوضاع. يعد هذا أمرًا أساسيًا للوصول إلى مسافات نقل على مستوى الكيلومتر-.
تتأثر مسافة الإرسال بأربعة عوامل رئيسية: الطول الموجي البصري، وطاقة الإرسال، وحساسية جهاز الاستقبال، وفقدان الارتباط الليفي. 1310 نانومتر و1550 نانومتر هي الأطوال الموجية السائدة. تتبع مواصفات الصناعة معايير IEEE الدولية، وتشكل مستويات مسافة واضحة توازن بين الأداء والتكلفة.
ثانيا. مواصفات مسافة النقل القياسية السائدة لـالوحدات الضوئية ذات الوضع الفردي 10G
تتبع المسافات السائدة للوحدات الضوئية أحادية الوضع -10G المتوفرة في السوق معيار IEEE 802.3ae. وتغطي المواصفات الأربعة الرئيسية - 10 كم، و20 كم، و40 كم، و80 كم - جميع السيناريوهات الشائعة. خصائصها هي كما يلي:
مواصفات 10 كم (10GBASE-LR): الخيار الأكثر شيوعًا والفعال من حيث التكلفة-
هذه هي المواصفات القياسية الأكثر استخدامًا على نطاق واسع مع أفضل نسبة أداء من حيث السعر-. تبلغ مسافة الإرسال 10 كيلومترات، وتستخدم الطول الموجي 1310 نانومتر، وهي مناسبة للتوصيلات البينية لمباني الحرم الجامعي والكابلات القصيرة -إلى-المسافات المتوسطة في مراكز البيانات. فهو يوفر توافقًا قويًا وسلسلة توريد ناضجة، مما يجعله الخيار الأول لمعظم المؤسسات والأساس لمواصفات المسافة القصيرة-.

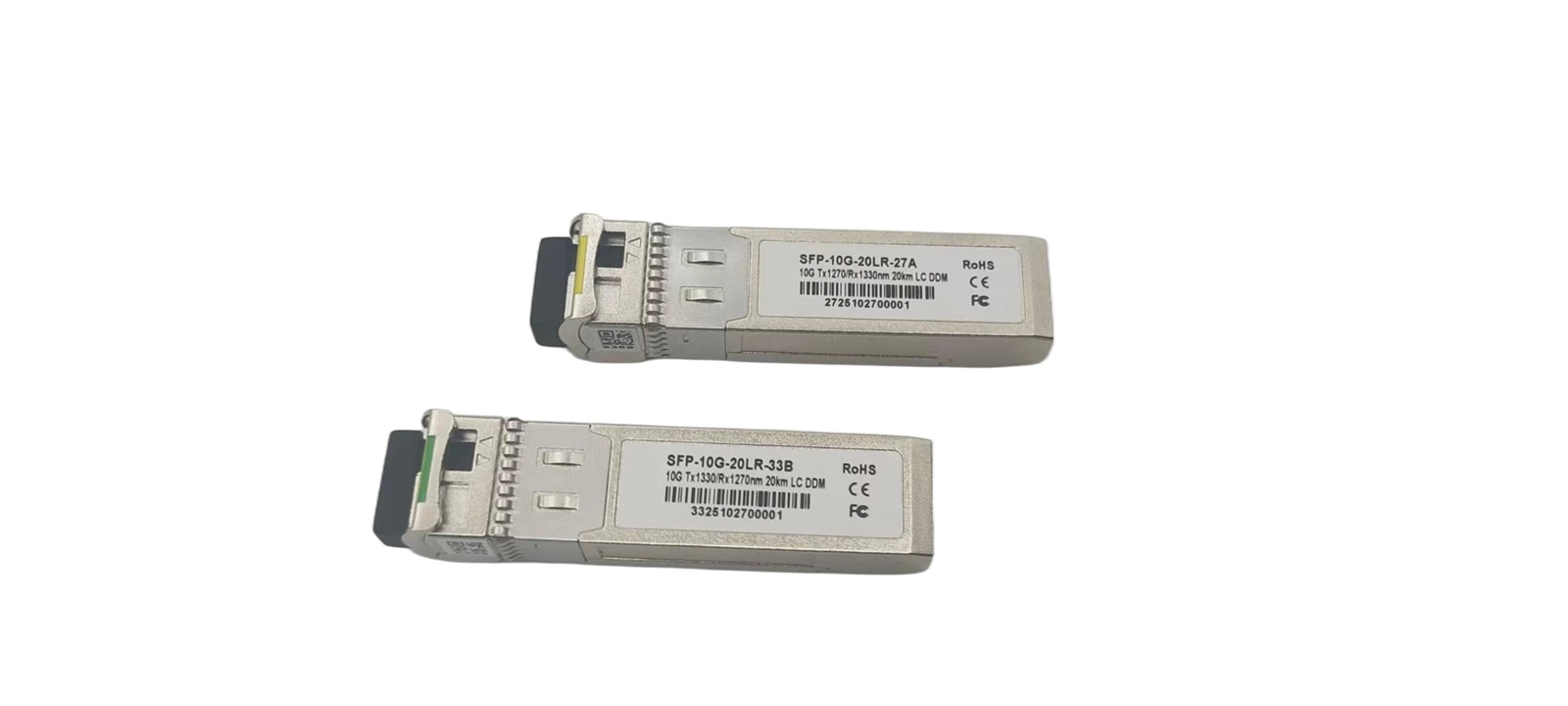

مواصفات 20 كم: خيار انتقال المسافة المتوسطة المحسّنة-
هذا ليس معيارًا أساسيًا لـ IEEE ولكنه نسخة محسنة من 10GBASE-LR. كما أنه يستخدم الطول الموجي 1310 نانومتر، مما يزيد المسافة إلى 20 كم عن طريق تحسين الطاقة. فهو يملأ الفجوة بين 10 كم و40 كم، وهو مناسب لطبقات الوصول إلى شبكة المترو واتصالات الحرم الجامعي عبر -. ويمكنه التفاعل مع وحدات يبلغ طولها 10 كيلومترات، مما يوفر مرونة عالية.
مواصفات 40 كم (10GBASE-ER): العمود الفقري الرئيسي للمسافة الطويلة-
هذه مواصفات قياسية للمسافات الطويلة-مع مسافة نقل تبلغ 40 كم. ويستخدم الطول الموجي 1550 نانومتر (الذي يتمتع بخسارة أقل)، مما يجعله مناسبًا للطبقات الأساسية لشبكة المترو والترابط الإقليمي -. ولا يتطلب هذا عادةً معدات تضخيم بصرية إضافية، ويكلف وحدات أقل من 80 كيلومترًا، وهو الخيار الأساسي للإرسال لمسافات طويلة-.
مواصفات 80 كم (10GBASE-ZR): الحد الأقصى لخيار النقل القياسي الطويل-
هذه هي المواصفات القياسية للمسافة الأطول لوضع -الفردي 10G، مما يوفر إرسالًا لمسافة 80 كم. يستخدم الطول الموجي 1550 نانومتر وله متطلبات أجهزة عالية جدًا. وهي مناسبة لسيناريوهات خاصة مثل الاتصالات عبر -المدن أو توصيل المحطة الأساسية عن بعد. التكاليف مرتفعة، واستهلاك الطاقة كبير، لذا لا ينبغي اختيارها دون داعٍ للسيناريوهات الروتينية.
ثالثا. مواصفات-المسافة التي يتم تجاهلها غالبًا-: التكلفة-الاختيار الفعال لروابط الوضع الفردي القصير-
يتساءل العديد من الأشخاص عما إذا كان هناك خيار 2 كم لوضع 10G الفردي-. الجواب هو نعم. إنه ليس جزءًا من معيار IEEE 802.3ae الأساسي ولكنه يعتمد على مواصفات 10GBASE-LRL ضمن معيار IEEE 802.3aq. يُشار إليها عادةً باسم وحدة الوضع الفردي 10G SFP+ 2km -، وهي خيار ذو قيمة عالية-لسيناريوهات المسافة-القصيرة.
تستخدم هذه الوحدة عادةً الطول الموجي 1310 نانومتر وتتميز بشكل أساسي بواجهة LC مزدوجة. بالمقارنة مع وحدات LR التي يبلغ طولها 10 كم، فهي تتمتع بقدرة إرسال أقل ومتطلبات حساسية أقل، مما يؤدي إلى خفض التكلفة بنسبة 10%-30%. فهو يحتفظ بمزايا مكافحة-التداخل للوضع الفردي-، مما يملأ فجوة المسافة بين 300 متر (الوضع المتعدد) و10 كيلومتر (الوضع الفردي).
تتضمن سيناريوهات التطبيق الخاصة بها توصيل الكابلات عبر الحامل-في مراكز البيانات والوصلات البينية للحرم الجامعي قصيرة المسافة-. بالمقارنة مع الوحدات متعددة الأوضاع، فهو ينقل المزيد ويتمتع بمقاومة أقوى للتداخل. بالمقارنة مع الوحدات التي يبلغ طولها 10 كم، فهي تتميز بتكلفة أقل واستهلاك أقل للطاقة. يمكن للوحدات المتوافقة بطول 2 كم أن تتفاعل مع وحدات بطول 10 كم. عند الشراء، قم بإعطاء الأولوية للمنتجات التي تحمل علامة 10GBASE-LRL لضمان التوافق.
رابعا. الاعتبارات الأساسية لاختيار الوحدات الضوئية ذات الوضع الفردي 10G
يجب أن يأخذ الاختيار في الاعتبار السيناريو والتكلفة والتوافق بشكل شامل. انتبه إلى النقاط الخمس الرئيسية التالية:
اختر المسافة بناءً على احتياجاتك، وتجنب "المسافة الأطول هي الأفضل"
يؤدي الاختيار الأعمى لوحدات المسافة- الأطول إلى زيادة التكاليف وقد يؤدي إلى زيادة تحميل الإشارة. قم بقياس المسافة بدقة، واحتفظ بهامش 10%-20% لفقدان الرابط. اختر 2 كم LRL للمسافات التي تقل عن 2 كم، و10 كم LR لأقل من 10 كم، و40 كم ER لمسافة 20-40 كم، ولا تفكر إلا في 80 كم ZR للمسافات التي تتجاوز 40 كم.
قم بمطابقة نوع الألياف لتجنب عدم التوافق
يجب استخدامه مع الألياف أحادية الوضع -OS2. تجنب تمامًا الخلط مع الألياف متعددة الأوضاع، حيث سيؤدي ذلك إلى حدوث أخطاء في الإرسال. أثناء النشر، اتبع ممارسات الكابلات القياسية، وقلل من انحناءات الألياف والموصلات، لتقليل فقدان الارتباط.
انتبه إلى الامتثال للمعايير
بالنسبة للمواصفات السائدة، قم بإعطاء الأولوية للمنتجات التي تتوافق مع معايير IEEE، مما يضمن التوافق مع العلامات التجارية الرئيسية للمعدات. تجنب الوحدات-غير القياسية وغير-العلامة التجارية لتقليل مشكلات الصيانة المستقبلية.
وزن التكلفة والأداء
أقل من أو يساوي 300 متر: إعطاء الأولوية للوحدات متعددة الأوضاع 10G SR (تكلفة أقل).
300 م - 2 كم (مع مخاوف التداخل): اختر 2 كم LRL.
في حدود 10 كم: اختر 10 كم LR.
المسافات الطويلة: اختر 40 كم ER أو 80 كم ZR حسب الحاجة.
السيناريوهات الصناعية: اختر نماذج درجات الحرارة الممتدة.
السيناريوهات الداخلية: اختر الدرجة التجارية.
تأكد من مطابقة الطاقة الضوئية المناسبة
عند توصيل وحدات ذات مواصفات مختلفة، تحقق من الطاقة الضوئية مسبقًا. إذا كانت الطاقة عالية جدًا، أضف مخففًا للتأكد من أن الطاقة المستقبلة تقع ضمن نطاق حساسية جهاز الاستقبال، مما يضمن إرسال الحزمة بدون فقدان.
خامساً: الخلاصة: الملاءمة هي المفتاح
المواصفات الأربعة السائدة لوحدات ضوئية أحادية الوضع -G 10G- 10 كم، و20 كم، و40 كم، و80 كم - تغطي الغالبية العظمى من السيناريوهات، حيث يملأ خط LRL البالغ طوله 2 كم فجوة المسافة -القصيرة. المبدأ الأساسي للاختيار هو مطابقة السيناريو ومواءمة المسافة وموازنة التكلفة. يعد رفض الاعتقاد الخاطئ بأن "المسافة الأطول أفضل" أمرًا بالغ الأهمية لاختيار الوحدة المناسبة، وضمان استقرار الشبكة، والتحكم في التكاليف.
