جوهر إشارة التردد اللاسلكي إلى نقل الألياف: شرح كامل لمبدأ تحويل الإشارة التناظرية إلى الألياف
في سيناريوهات نقل إشارة التردد اللاسلكي (RF)، هل تشعر بالانزعاج غالبًا بسبب هذه المشكلات: التوهين الشديد للإشارة بعد الإرسال لمسافات طويلة-، وتشويه الإشارة الناتج عن التداخل الكهرومغناطيسي، وأسلاك الكابلات الضخمة والمكلفة؟ سواء أكان الأمر يتعلق بمحطات الاتصالات الأساسية، أو معدات علم الفلك الراديوي، أو التحكم الصناعي، أو أنظمة الراديو والتلفزيون، فإن النقل المستقر لإشارات التردد اللاسلكي يعد مطلبًا أساسيًا-وإشارة التردد اللاسلكي إلى تقنية نقل الألياف الضوئية هي المفتاح لحل نقاط الضعف هذه. اليوم، سنقوم بتحليل المنطق الأساسي بشكل شائع: كيف يتم تحويل إشارات التردد اللاسلكي التناظرية إلى إشارات ألياف ضوئية لتحقيق تداخل-مجاني، ومسافة-طويلة، ودقة عالية-.
أولاً، من الضروري توضيح فرضية أساسية: نقل الألياف الضوئية يحمل إشارات ضوئية، في حين أن إشارات التردد اللاسلكي الخاصة بنا هي إشارات كهربائية تناظرية، وكلاهما غير متوافقين بشكل مباشر. ولذلك، فإن جوهر تحويل الإشارة التناظرية إلى ألياف هو إكمال تحويلين: "إشارة كهربائية تناظرية → إشارة بصرية → إشارة كهربائية تناظرية"، ومن ثم تحقيق نقل إشارة فعال من خلال خصائص الفقد المنخفض والمضادة للتداخل- للألياف الضوئية- والتي تعد أيضًا منطق العمل الأساسي لإشارة التردد اللاسلكي الخاصة بنا إلى منتجات الألياف الضوئية. وتنقسم العملية برمتها بشكل أساسي إلى 5 خطوات رئيسية، تحدد كل منها جودة نقل الإشارة. سنشرحها بالتفصيل مع التصميم الفعلي للمنتج.
الخطوة 1: المعالجة المسبقة لإشارة التردد اللاسلكي التناظرية - القضاء على التداخل وتحسين جودة الإشارة
غالبًا ما يتم خلط إشارات التردد اللاسلكي التناظرية الأصلية (مثل إشارات التردد اللاسلكي من المحطات الأساسية وإشارات الكشف من الرادارات) مع الضوضاء والتداخل. سيؤدي التحويل المباشر إلى تشويه الإشارات الضوئية ويؤثر على تأثيرات الإرسال. لذلك، قبل الدخول إلى رابط التحويل، ستقوم منتجاتنا أولاً بالمعالجة المسبقة لإشارات التردد اللاسلكي التناظرية، والتي تعد أيضًا الأساس لضمان دقة الإرسال.
تشتمل المعالجة المسبقة بشكل أساسي على عمليتين أساسيتين: الأولى، تضخيم الإشارة، والتي تعمل على تضخيم إشارات التردد اللاسلكي الضعيفة إلى قوة مناسبة للتحويل من خلال مضخم -عالي الدقة لتجنب فشل التحويل بسبب الإشارات الضعيفة؛ ثانيًا، الترشيح والتنقية، والذي يستخدم وحدة ترشيح احترافية لتصفية إشارات الضوضاء والتداخل غير ذات الصلة والاحتفاظ بإشارات التردد اللاسلكي الفعالة النقية. تعتمد منتجاتنا تكنولوجيا الترشيح المخصصة، والتي يمكن أن تتكيف بدقة مع نطاق تردد إشارة التردد اللاسلكي من 5 ميجا هرتز إلى 6 جيجا هرتز، مما يضمن نقاء الإشارات المعالجة مسبقًا والتحضير للتحويل اللاحق.

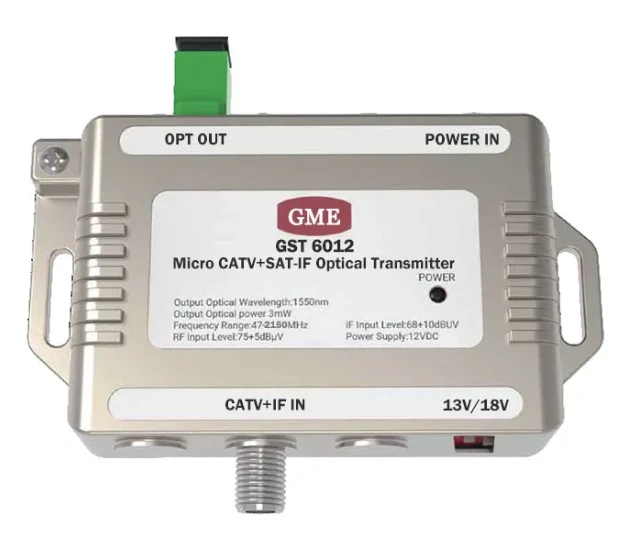

الخطوة 2: التحويل الكهربائي - البصري (E/O) - "ترجمة" الإشارات الكهربائية التناظرية إلى إشارات بصرية
هذه هي الخطوة الأساسية لعملية التحويل بأكملها والجوهر الفني لمنتجاتنا. ببساطة، الهدف هو تحويل الإشارات الكهربائية RF التناظرية المعالجة مسبقًا إلى إشارات ضوئية يمكن إرسالها في الألياف الضوئية من خلال -أجهزة التحويل الضوئية الكهربائية-أي ما يعادل وضع "طبقة من الضوء" على الإشارات الكهربائية، مما يسمح لها بتحقيق نقل لمسافات طويلة-مع مزايا الألياف الضوئية.
تستخدم منتجاتنا ثنائيات ليزر DFB عالية الخطية-كأجهزة التحويل الضوئية الكهربائية- الأساسية، ويعتمد مبدأ عملها على تقنية "تعديل الكثافة (IM)": يتم تعديل تيار قيادة الليزر مباشرة بواسطة الإشارة الكهربائية، بحيث تتغير شدة الطاقة الضوئية الناتجة بشكل متزامن مع سعة إشارة التردد اللاسلكي التناظرية-تمامًا مثل استخدام تغيير سطوع الأضواء لمحاكاة ارتفاع الصوت، وتغيير الكثافة يتوافق الضوء تمامًا مع قانون التغيير لإشارة التردد اللاسلكي الأصلية، مما يحقق رسم خرائط دقيق لـ "الإشارة الكهربائية ← الإشارة الضوئية". وتتمثل ميزة طريقة التعديل هذه في سرعة الاستجابة السريعة وتشويه الإشارة الصغيرة، مما يمكن أن يزيد من الاحتفاظ بالخصائص الأصلية لإشارات التردد اللاسلكي التناظرية، ومناسبة بشكل خاص للسيناريوهات ذات المتطلبات العالية لدقة الإشارة، مثل علم الفلك الراديوي والاتصالات عبر الأقمار الصناعية.
وفي الوقت نفسه، تحتوي منتجاتنا على-وظيفة مدمجة لتعويض درجة الحرارة، والتي يمكنها تعويض تأثير تغيرات درجة الحرارة المحيطة على الليزر بشكل فعال، مما يضمن استقرار الإشارات الضوئية. حتى في البيئات القاسية من -40 درجة إلى +70 درجة، يمكنه إكمال التحويل الكهروضوئي بشكل ثابت.
الخطوة 3: نقل الألياف الضوئية - تداخل-مجاني، منخفض الخسارة-"قناة الإشارة"
بعد التحويل الكهروضوئي-، يتم دمج الإشارة الضوئية في قلب الألياف وتبدأ عملية الإرسال لمسافات طويلة-. ميزة هذه الخطوة هي أن جوهر نقل الألياف الضوئية يختلف عن نقل الكابلات التقليدية: تستخدم الألياف الضوئية مبدأ الانعكاس الكلي للضوء لتقييد الإشارة الضوئية للانتشار داخل قلب الألياف. إن معامل الانكسار لقلب الألياف أعلى قليلاً من الكسوة، مما يضمن عدم تسرب الإشارة الضوئية وتحقيق النقل الفعال.
بالمقارنة مع الكابلات المحورية التقليدية، فإن نقل الألياف الضوئية له ثلاث مزايا لا يمكن استبدالها، والتي تعد أيضًا مفتاح منتجاتنا لحل نقاط الضعف لدى العملاء: أولاً، خسارة منخفضة. في النطاق 1550 نانومتر، يبلغ فقدان إرسال الألياف الضوئية حوالي 0.2 ديسيبل/كم فقط، وهو أقل بكثير من فقدان الكابلات المحورية الذي غالبًا ما يكون عدة ديسيبل/م. وحتى لو تم إرسالها لعشرات أو حتى مئات الكيلومترات، فلن يتم تخفيف الإشارة بشكل كبير؛ ثانيًا، مضاد قوي-للتدخل. الألياف الضوئية عبارة عن مادة عازلة، وهي محصنة تمامًا ضد التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية، ومناسبة بشكل خاص لبيئات التداخل القاسية مثل الصناعة والجيش؛ ثالثا، خفيفة الوزن. يبلغ قطر الألياف الضوئية الواحدة 125 ميكرون فقط، وهي أخف بكثير من الكابلات المحورية، مما يقلل بشكل كبير من صعوبة وتكلفة الأسلاك.
تتوافق منتجاتنا مع الألياف الضوئية أحادية الوضع -SM28 وتدعم تقنية تعدد الإرسال بتقسيم الطول الموجي (WDM)، والتي يمكنها تحقيق إرسال إشارة RF متعددة -من خلال ألياف بصرية واحدة، مما يزيد من تحسين كفاءة النقل، ويقلل تكاليف الأسلاك، ويتكيف مع احتياجات تطبيق السيناريوهات المتعددة-.

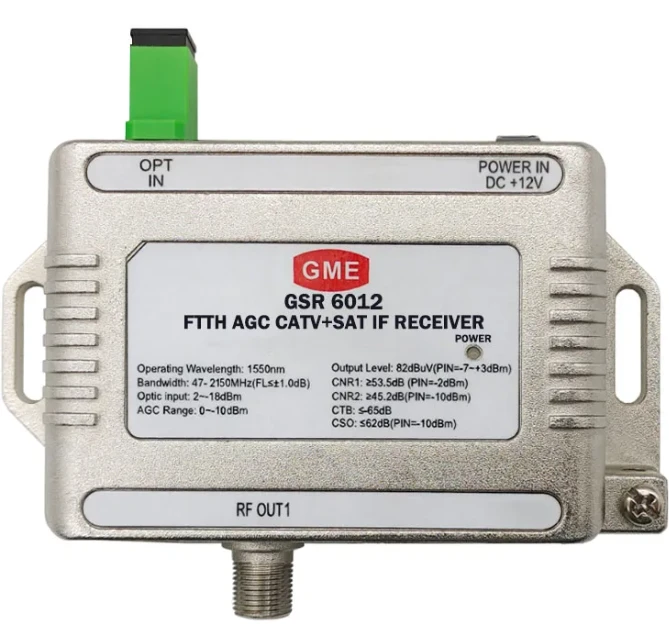

الخطوة 4: التحويل الكهروضوئي (O/E) - "استعادة" الإشارات الضوئية إلى إشارات كهربائية تناظرية
عندما تصل الإشارة الضوئية إلى الطرف المستقبل، يجب تحويلها مرة أخرى إلى الإشارة الكهربائية التناظرية RF الأصلية من خلال التحويل الكهروضوئي بحيث يمكن التعرف عليها واستخدامها بواسطة المعدات الطرفية (مثل المحطات الأساسية والرادارات وشاشات العرض). هذه الخطوة هي عملية عكسية للتحويل الكهروضوئي-، والذي يتطلب أيضًا أجهزة -عالية الدقة لضمان جودة الاستعادة.
تستخدم منتجاتنا أجهزة كشف ضوئي عالية الحساسية (ثنائيات PIN الضوئية أو ثنائيات ضوئية انهيارية APD) باعتبارها أجهزة التحويل الأساسية. وتتمثل وظيفتها في تحويل تغير شدة الإشارات الضوئية إلى إشارات كهربائية مقابلة (التيار المولد ضوئيًا)-كلما كانت الطاقة الضوئية أقوى، زاد التيار المولد، والذي يتوافق تمامًا مع قانون تغيير الإشارة لطرف الإرسال. سيتم تضخيم الإشارة الكهربائية المحولة بشكل أكبر بواسطة مضخم صوت منخفض-للتأكد من أن قوة الإشارة تلبي متطلبات المعدات الطرفية، وفي الوقت نفسه منع تداخل الضوضاء لتجنب تشويه الإشارة المستعادة.
الخطوة 5: منشور الإشارة-معالجة - الاستعادة الدقيقة للتكيف مع احتياجات الوحدة الطرفية
بعد التحويل الكهروضوئي، يجب أن تمر الإشارة الكهربائية التناظرية للتردد اللاسلكي (RF) بخطوة المعالجة النهائية-قبل أن يتم استخدامها فعليًا. تشتمل المعالجة اللاحقة- بشكل أساسي على تشكيل الإشارة ومعايرة الكسب: تقوم وحدة التشكيل بتصحيح التشوهات البسيطة التي قد تحدث أثناء إرسال الإشارة للتأكد من أن شكل موجة الإشارة متسق تمامًا مع الإشارة الأصلية؛ تقوم وحدة معايرة الكسب بضبط كسب الإشارة على النطاق الملائم للمعدات الطرفية لتجنب عطل المعدات الناجم عن قوة الإشارة المفرطة أو غير الكافية.
تدعم منتجاتنا التحكم التلقائي في الكسب (AGC)، والذي يمكنه ضبط معلمات الكسب تلقائيًا وفقًا لمسافة الإرسال وقوة الإشارة دون تدخل يدوي، مما يؤدي إلى تحسين سهولة الاستخدام بشكل كبير، ويضمن -استقرار واتساق الإشارات على المدى الطويل.
لماذا تختار إشارة الترددات اللاسلكية الخاصة بنا لمنتجات الألياف البصرية؟
من خلال فهم مبدأ تحويل الإشارة التناظرية إلى ألياف، ليس من الصعب العثور على أن كل خطوة من خطوات عملية التحويل تعتمد على-أجهزة عالية الدقة وتصميم محسّن-وهذا هو جوهر القدرة التنافسية لمنتجاتنا. باختصار، تنعكس مزايانا في ثلاثة جوانب:
إرسال عالي الدقة-: باستخدام أجهزة ليزر خطية عالية وكاشفات ضوئية-، مقترنة بالتصفية الدقيقة والتحكم في الكسب، يمكن أن يصل النطاق الديناميكي الحر الزائف- إلى 100 ديسيبل ميلي واط/H2/3، مما يزيد من الاحتفاظ بالخصائص الأصلية لإشارات التردد اللاسلكي التناظرية وتجنب التشوه؛
الاستقرار والموثوقية: -ميزات مدمجة لتعويض درجة الحرارة والتحكم التلقائي في الكسب، والتكيف مع نطاق واسع من درجات الحرارة والبيئات المعقدة، ودعم النقل لمسافات طويلة-ما يصل إلى 20 كم بدون مكررات، مع خسارة أقل من 0.4 ديسيبل/كم، وتلبية المتطلبات القاسية لمختلف السيناريوهات مثل الصناعة والاتصالات والجيش؛
القدرة على التكيف المرن: تغطية نطاق تردد من 5 ميجا هرتز إلى 6 جيجا هرتز، ودعم الألياف الضوئية أحادية الوضع -وتقنية WDM، وتوفير حلول مخصصة وفقًا لاحتياجات العملاء، والتكيف مع سيناريوهات التطبيقات المختلفة مثل محطات 5G الأساسية، والتلسكوبات الراديوية، والراديو والتلفزيون، والرادارات.
سواء كنت بحاجة إلى حل مشكلة توهين إرسال إشارة التردد اللاسلكي عبر مسافات طويلة أو التخلص من مشكلة التداخل الكهرومغناطيسي، فإن الإشارة التناظرية لتقنية الألياف الضوئية هي الحل الأمثل-وتعد إشارة التردد اللاسلكي الخاصة بنا إلى منتجات الألياف الضوئية حلولًا ناضجة تنفذ هذا المبدأ، مما يساعدك على تحقيق نقل إشارة فعال ومستقر ومنخفض-التكلفة.
إذا كان مشروعك يواجه تحديات في نقل إشارة التردد اللاسلكي وكنت تريد معرفة كيف يمكن لمنتجاتنا أن تتكيف مع احتياجاتك الخاصة، فيرجى الاتصال بنا للحصول على حلول تقنية مفصلة ومعلمات المنتج، ودعنا نستخدم التكنولوجيا الاحترافية لمرافقة نقل الإشارة الخاصة بك.
