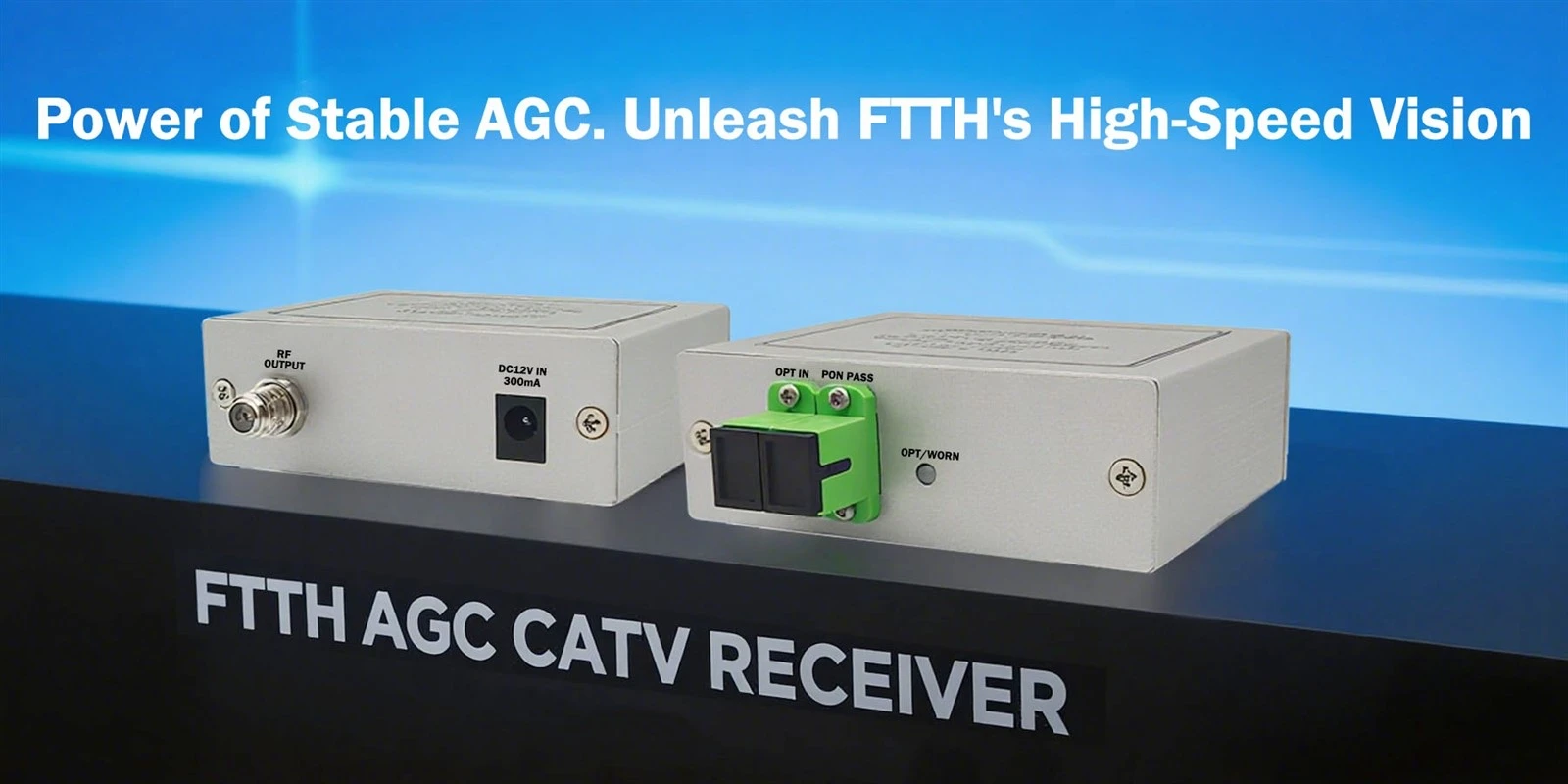

يعد جهاز استقبال FTTH AGC CATV جهازًا طرفيًا أساسيًا في شبكات الألياف الضوئية الحديثة -إلى-الشبكات المنزلية (FTTH)، حيث يخدم الأدوار المزدوجة لـ "مترجم الإشارة الضوئية" و"مثبت الإشارة". وتتمثل مهمتها الأساسية في فصل وتحويل الموجة الضوئية المركبة-التي تحمل-بيانات إنترنت عالية السرعة وإشارات البث التلفزيوني عالية الجودة-المرسلة عبر ألياف مفردة-إلى إشارات كهربائية يمكن استخدامها مباشرة بواسطة المعدات القياسية داخل المنزل بشكل فعال وموثوق. فيما يلي عرض شامل ومتعمق-لتفاصيله الفنية وآليات العمل وأهميته.
I. الوظيفة الأساسية وتحديد المواقع
في شبكة FTTH الثلاثية النموذجية-، تحتاج الألياف ذات القطر الواحد إلى الإرسال في وقت واحد:
إشارة البيانات النهائية:عادةً ما يتم استخدام الطول الموجي 1490 نانومتر، للوصول إلى الإنترنت، وVoIP، وما إلى ذلك.
إشارة البيانات الأولية:عادةً ما يتم استخدام الطول الموجي 1310 نانومتر لتحميل بيانات المستخدم.
إشارة فيديو CATV المصب:عادةً ما يتم استخدام الطول الموجي 1550 نانومتر، لنقل برامج البث التلفزيوني التناظري والرقمي.
الجهاز استقبال FTTH AGC CATVمسؤول بشكل خاص عن معالجة إشارة فيديو CATV ذات الطول الموجي 1550 نانومتر. فهو يستخرج هذه الإشارة الضوئية من الألياف بدقة، ويحولها إلى إشارة كهربائية بتردد راديو (RF)، ويخرجها عبر كابل متحد المحور إلى أجهزة التلفزيون أو أجهزة الاستقبال -. إنه مدمج-فيالتحكم التلقائي في الكسب (AGC)هو المفتاح لضمان تجربة المستخدم. فهو يعوض تلقائيًا التقلبات في طاقة الإدخال الضوئية الناتجة عن عوامل مثل مسافة خط الألياف أو الانحناء أو تغيرات درجة الحرارة المحيطة، مما يضمن بقاء مستوى إخراج إشارة التردد اللاسلكي إلى التلفزيون ثابتًا. وهذا يمنع حدوث مشكلات في الصورة مثل الثلج أو أنماط الفسيفساء أو الانقطاعات.
ثانيا. في-التحليل المتعمق للمكونات والتقنيات الرئيسية
1. الواجهة الأمامية الضوئية-ومرشح WDM
تصفية الدقة:يشتمل الجهاز على مرشح -عالي الأداء لتعدد الإرسال بتقسيم الطول الموجي (WDM). تم تحسين خصائص نطاق المرور الخاصة به بشكل كبير للطول الموجي 1550 نانومتر، مما يتيح الفصل الدقيق للإشارة الضوئية CATV 1550 نانومتر عن الإشارات الضوئية المختلطة 1310/1490/1550 نانومتر مع فقدان إدخال وتداخل منخفض جدًا. كما يضمن أيضًا مرور الإشارات الضوئية لقناة البيانات دون فقدان (إلى مودم ONU/البصري اللاحق للمعالجة).
الكاشف الضوئي (PIN أو APD):هذه هي "عين" المتلقي. يقوم بتحويل الإشارة الضوئية المنفصلة 1550 نانومتر إلى إشارة كهربائية ضعيفة. بالنسبة لسيناريوهات إدخال الطاقة-المسافات الطويلة والعالية-، يمكن استخدام الثنائي الضوئي الانهياري (APD) نظرًا لكسبه الداخلي وحساسيته العالية.
2. التشغيل الدقيق لنظام التحكم التلقائي في الكسب (AGC).
يعد نظام AGC بمثابة "القلب الذكي" للجهاز بأكمله، ويعمل كرد فعل متواصل-مغلق:
كشف الإشارة:يقوم النظام بمراقبة مستوى إشارة التردد اللاسلكي بشكل مستمر بعد التحويل الكهروضوئي والتضخيم الأولي.
المقارنة وتوليد الخطأ:فهو يقارن مستوى الإشارة المكتشفة مع مستوى مرجعي مثالي محدد مسبقًا لحساب قيمة الخطأ.
تعديل الكسب الديناميكي:تعمل إشارة الخطأ هذه على تشغيل مضخم الكسب المتغير (VGA) أو التحكم في الجهد الكهربي للكاشف الضوئي. إذا انخفضت الطاقة الضوئية المدخلة (على سبيل المثال، إلى -8 ديسيبل ميلي واط)، فإن AGC يطلب زيادة في الكسب. إذا زادت القدرة الضوئية المدخلة (على سبيل المثال، إلى +2 dBm)، فإنها تقلل الكسب بالمقابل.
إخراج مستقر:من خلال هذا الضبط الديناميكي، بغض النظر عن كيفية اختلاف الطاقة الضوئية المدخلة ضمن النطاق الواسع المحدد (على سبيل المثال، +2 ديسيبل مللي واط إلى -8 ديسيبل مللي واط)، يمكن الحفاظ على مستوى إشارة التردد اللاسلكي للخرج النهائي (على سبيل المثال، 65 ديسيبل ميكروفولت اسمي) باستقرار عالٍ، عادةً ضمن خطأ قدره ±1 ديسيبل. يؤدي هذا إلى التخلص تمامًا من مشكلات جودة الصورة الناتجة عن تقلبات الإشارة.
3. وحدة معالجة وإخراج الترددات اللاسلكية
التضخيم والمساواة المتعددة-المراحل:بعد أن يتم التحكم فيها بواسطة AGC الرئيسي، تدخل الإشارة في سلسلة تضخيم التردد اللاسلكي اللاحقة لتحقيق قدرة محرك الإخراج الكافية. قد تشمل النماذج المتقدمة أيضًاالتحكم التلقائي في المنحدر (ASC)، والتي يمكنها التعويض تلقائيًا عن الاستجابة التفاضلية للألياف للموجات الحاملة الفرعية للترددات اللاسلكية ذات الترددات المختلفة، مما يضمن الاستواء عبر عرض نطاق تردد التلفزيون بالكامل (على سبيل المثال، 47-1000 ميجاهرتز أو أعلى).
منافذ الإخراج والعزل:يوفر عادةً من 1 إلى 4 منافذ إخراج RF (على سبيل المثال، موصلات من النوع F-) مع عزل عالي لتقليل التداخل بين المخارج المتعددة. تتميز المنافذ بحماية جيدة ضد الصواعق والتفريغ الكهروستاتيكي (ESD).
4. التصميم الهيكلي والقدرة على التكيف البيئي
الضميمة وعرة:يُستخدم عادةً غلاف من سبائك الألومنيوم- المصبوب، مما يؤدي إلى الوظائف الثلاثية لتبديد الحرارة (سحب الحرارة بكفاءة من مكبرات الصوت الداخلية)، والدرع الكهرومغناطيسي (EMI) (منع التداخل الخارجي وتسرب الإشارة الداخلية)، والحماية الميكانيكية.
جميع-الحماية من الطقس:تتمتع الطرز الخارجية أو الداخلية/الخارجية بدرجة عالية من القدرة على مقاومة الماء والغبار (على سبيل المثال، تصنيف IP65)، وقادرة على تحمل البيئات القاسية مثل البرد القارس ودرجات الحرارة المرتفعة والرطوبة العالية، مما يضمن -تشغيلًا موثوقًا به على المدى الطويل.
التثبيت المرن:يدعم التصميم المدمج التثبيت على الحائط-، أو التثبيت على عمود-، أو وضعه على سطح المكتب، بحيث يتكيف مع نقاط التثبيت المختلفة داخل المنزل (على سبيل المثال، صندوق المعلومات، بجوار خزانة التلفزيون).
ثالثا. نهاية-إلى-إنهاء سير العمل في شبكة FTTH
حقن الإشارة:يتم دمج الإشارة الضوئية CATV ذات الطول الموجي 1550 نانومتر من رأس المشغل مع الإشارات الضوئية للبيانات 1490/1310 نانومتر من المكتب المركزي OLT في مجمع WDM خارجي أو مضخم بصري. يتم إرسال الإشارة المجمعة عبر ألياف شبكة العمود الفقري والتوزيع إلى مقر المشترك.
فصل الإشارة:تتصل الألياف المتساقطة أولاً بمقسم بصري (إن وجد)، ثم بمنطقة معدات مقر العميل. هنا، منفذ الإدخال للجهاز استقبال FTTH AGC CATVيستقبل الإشارة الضوئية المختلطة. يقوم مرشح WDM الداخلي الخاص به أولاً "بإزالة" الإشارة الضوئية CATV بطول 1550 نانومتر، وتوجيهها إلى مسار مستقبل CATV. يتم إخراج الإشارات الضوئية المتبقية 1310/1490 نانومتر عبر ضفيرة منفصلة إلى وحدة الشبكة الضوئية (ONU) لمعالجة خدمات الإنترنت والصوت.
التحويل الكهروضوئي والاستقرار:يتم تحويل الإشارة الضوئية التي تم تجريدها بطول 1550 نانومتر إلى إشارة كهربائية RF بواسطة الكاشف الضوئي. تعمل دائرة AGC في الوقت الفعلي-، مما يضمن أنه حتى إذا تقلبت الطاقة الضوئية قليلاً بسبب تغيرات الطقس أو الضبط الدقيق للشبكة-، فإن قوة إشارة التردد اللاسلكي المحولة تظل ثابتة.
توزيع الإشارة:يتم توزيع إشارة التردد اللاسلكي عالية الجودة المستقرة والمضخمة-عبر كابل متحد المحور على العديد من أجهزة التلفزيون أو أجهزة الاستقبال-في جميع أنحاء المنزل، مما يسمح للمستخدمين بمشاهدة برامج تلفزيونية مباشرة واضحة ومشرقة-مجانية.
رابعا. ملخص المزايا الأساسية والقيمة
تجربة مستخدم مستقرة في نهاية المطاف:تعمل تقنية AGC كحارس غير مرئي، حيث تلغي تمامًا تقلبات الإشارة غير المحسوسة للمستخدمين، مما يوفر صورًا واضحة باستمرار.
النطاق الترددي العالي والتوافق المستقبلي:يدعم نطاقات التردد اللاسلكي التي تصل إلى 1 جيجا هرتز أو حتى 1.2 جيجا هرتز، مما يوفر مساحة واسعة لتلفزيون 4K/8K Ultra HD، والمزيد من القنوات التفاعلية، وترقيات الخدمة المستقبلية.
شبكة مبسطة وتوفير التكاليف:يؤدي نقل جميع الخدمات عبر ليف واحد إلى تقليل تعقيد كابلات المشغل وتكاليف التشغيل بشكل كبير. بالنسبة للمستخدمين، يوفر التكامل العالي للجهاز المساحة ويسهل عملية التثبيت.
الموثوقية والمتانة الاستثنائية:يضمن التصميم الصناعي- والبنية محكمة الغلق تمامًا تشغيلًا مستقرًا دون انقطاع على مدار 24 ساعة طوال أيام الأسبوع مع متوسط وقت طويل للغاية بين حالات الفشل (MTBF)، مما يؤدي إلى خفض التكلفة الإجمالية للملكية على مدار دورة حياتها.
التوصيل-والتشغيل-والصيانة المريحة:لا يتطلب الجهاز عادةً أي تكوين ميداني معقد، حيث يتم استقرار مستوى الإخراج تلقائيًا. يمكن لأنظمة مراقبة الشبكة مراقبة حالتها عن بعد عبر الموجة الحاملة أو وسائل أخرى، مما يسهل التحذير من الأخطاء وتحديد موقعها.
الجهاز استقبال FTTH AGC CATVهو أكثر من مجرد محول بسيط "بصري-إلى-كهربائي". إنه نظام فرعي معقد يدمج الترشيح البصري المتقدم، والتحويل الكهروضوئي الدقيق، والتحكم الذكي في الحلقة المغلقة -، والتصميم الصناعي القوي. إنه رابط مهم لضمان التسليم السلس لخدمات الفيديو عالية الجودة-في "المائة متر الأخيرة" من الألياف الضوئية-إلى-المنزل-، مما يضمن بصمت أن ملايين الأسر يمكنها الاستمتاع بخدمات بث تلفزيوني مستقرة وواضحة وغنية. إنه جهاز طرفي ذكي لا غنى عنه في شبكات الوصول الضوئية الكاملة الحديثة.
