مقدمة
نظرًا لأن شبكات الألياف الضوئية-إلى-الشبكات المنزلية (FTTH) أصبحت المعيار العالمي للنطاق العريض عالي السرعة-، فإن فهم المكونات المهمة التي تضمن أن أدائها أمر ضروري للمشغلين. ومن بين هؤلاء،جهاز استقبال بصري FTTHتلعب دورًا محوريًا في تقديم خدمات فيديو وصوت وبيانات سلسة -للمستخدمين النهائيين. يتعمق منشور المدونة هذا في أساسيات أجهزة الاستقبال الضوئية FTTH ومواصفاتها الفنية وسبب أهميتها لمشغلي الشبكات.
1. ما هو جهاز الاستقبال البصري FTTH؟

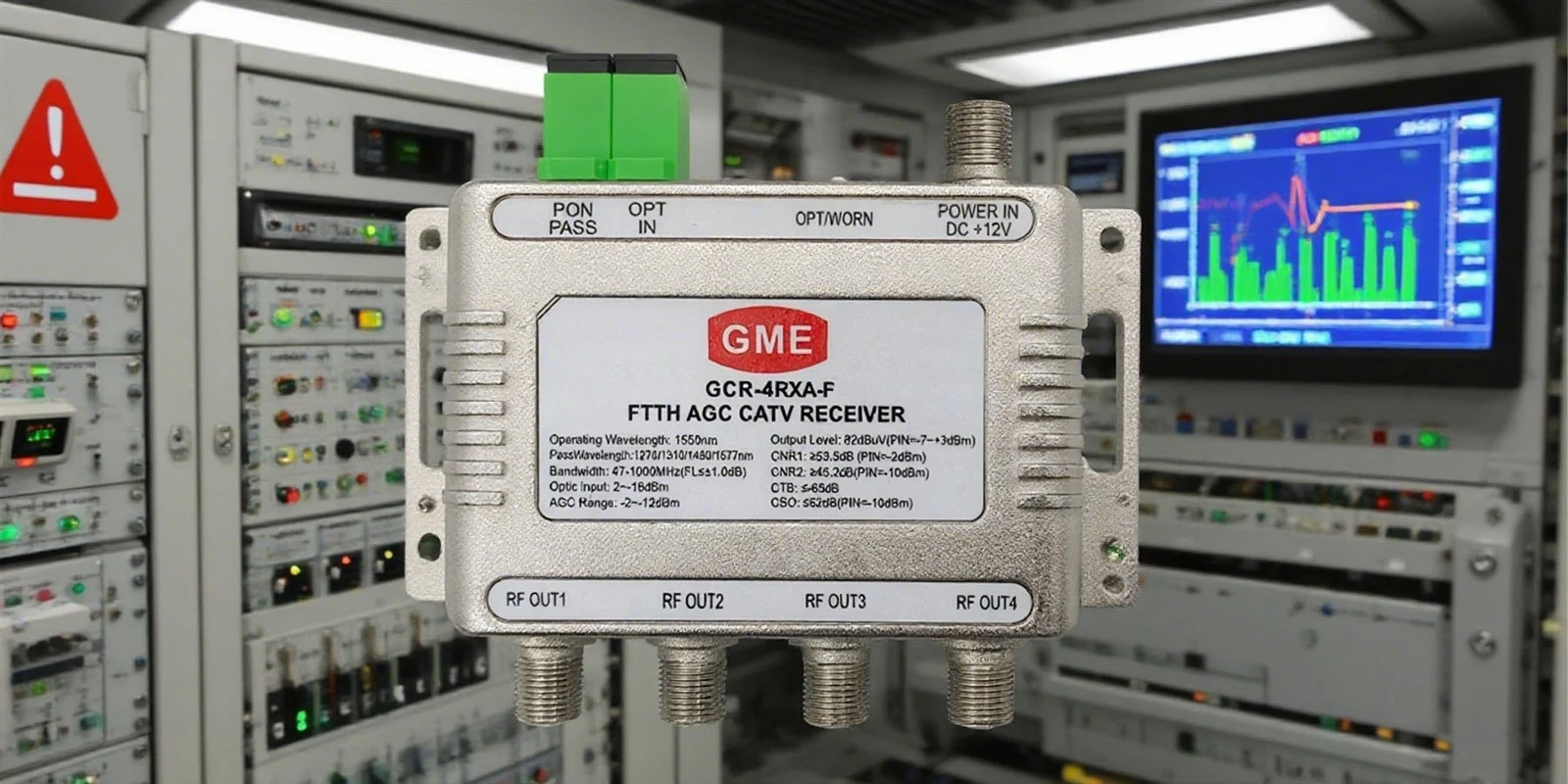

جهاز الاستقبال البصري FTTH هو جهاز يتم تركيبه في مقر المستخدم (على سبيل المثال، المنازل أو المكاتب) لتحويل الإشارات الضوئية المنقولة عبر كابلات الألياف إلى إشارات كهربائية للتوزيع عبر الكابلات المحورية أو شبكات Ethernet. وهو بمثابة جسر بين الشبكة الضوئية المنفعلة (PON) والأجهزة-التي تواجه العملاء (على سبيل المثال، أجهزة الاستقبال-أو أجهزة التوجيه أو أجهزة التلفزيون).
الوظائف الرئيسية:
التحويل الكهروضوئي: يترجم الإشارات الضوئية (عادة عند الأطوال الموجية 1310 نانومتر/1550 نانومتر) إلى إشارات كهربائية للتردد اللاسلكي.
تضخيم الإشارة: يعزز قوة الإشارة لضمان مستويات الإخراج المثالية (على سبيل المثال، 72-95 ديسيبل ميكروفولت).
الحد من الضوضاء: يقلل من تدهور الإشارة باستخدام مضخمات الصوت المنخفضة الضوضاء (تقنية GaAs شائعة).
2. المكونات الرئيسية وكيفية عملها
تدمج أجهزة الاستقبال الضوئية FTTH الحديثة المكونات المتقدمة لتعزيز الموثوقية والأداء:
الثنائي الضوئي: عادة ما يكون ثنائي ضوئي PIN، والذي يحول الضوء إلى إشارات كهربائية بكفاءة كمية عالية (70-90٪) وتيار مظلم منخفض.
شبكة مطابقة المعاوقة: يضمن نقل الإشارة بكفاءة بين الثنائي الضوئي ومكبر الصوت.
مضخم-ضوضاء منخفض (LNA): ضروري للحفاظ على سلامة الإشارة؛ غالبًا ما يتم تصنيعها باستخدام شرائح GaAs لتقليل الضوضاء.
المعالج الدقيق-المعتمد على AGC: يضبط الكسب تلقائيًا بناءً على مستويات طاقة الإدخال (على سبيل المثال، -18 ديسيبل ميلي واط إلى 0 ديسيبل ميلي واط) لتحقيق استقرار الإخراج.
مرشحات إدارة الطلب على المياه (WDM).: تمكين خدمات التشغيل الثلاثية- (الفيديو والصوت والبيانات) عن طريق فصل الأطوال الموجية (على سبيل المثال، 1310 نانومتر/1490 نانومتر/1550 نانومتر).
مبدأ العمل:
تدخل الإشارات الضوئية إلى جهاز الاستقبال عبر موصل SC/APC أو FC/APC. يقوم الثنائي الضوئي بتحويلها إلى إشارات كهربائية، والتي يتم بعد ذلك تضخيمها وتصفيتها وإخراجها عبر منافذ التردد اللاسلكي (على سبيل المثال، موصلات من النوع F-).
3. المواصفات الفنية التي يجب أن يعرفها المشغلون
بالنسبة للمشغلين، يتطلب اختيار جهاز الاستقبال البصري المناسب الاهتمام بهذه المعلمات:
| المعلمة | القيمة النموذجية | أهمية |
| نطاق الطول الموجي | 1100-1600 نانومتر | التوافق مع أنظمة PON (GPON/EPON). |
| نطاق طاقة الإدخال | -18 ديسيبل إلى 0 ديسيبل | يحدد الحساسية والنطاق الديناميكي. |
| مستوى الإخراج | 72-95 ديسيبل ميكروفولت | يضمن قوة إشارة كافية لأجهزة المستخدم النهائي-. |
| شكل الضوضاء (NF) | أقل من أو يساوي 2.5 ديسيبل | ضروري للحفاظ على جودة الإشارة (CNR أكبر من أو يساوي 52 ديسيبل). |
| مير | أكبر من أو يساوي 32 ديسيبل | ضروري لسلامة الإشارة الرقمية (على سبيل المثال، IPTV). |
| استهلاك الطاقة | <1–3 W | التكاليف التشغيلية الحمراء والإدارة الحرارية. |
4. لماذاأجهزة الاستقبال الضوئية FTTHمسألة للمشغلين
كفاءة التكلفة: تعمل أجهزة الاستقبال الحديثة على تبسيط اتصال الميل الأخير-، مما يؤدي إلى استبدال البنية الأساسية النحاسية الباهظة الثمن.
المستقبل-التدقيق: دعم تطبيقات النطاق الترددي العالي- (مثل فيديو 4K/8K وإنترنت الأشياء) ومعدلات بيانات تصل إلى 10 جيجابت في الثانية.
تجربة المستخدم: تضمن ميزات مثل التحكم التلقائي في الكسب (AGC) أداءً مستقرًا على الرغم من تقلب طاقة الإدخال.
تكامل التشغيل الثلاثي-: باستخدام تقنية WDM، يمكن لجهاز استقبال واحد التعامل مع الفيديو والصوت والبيانات.
5. اعتبارات النشر
المرونة البيئية: اختر أجهزة الاستقبال ذات درجات حرارة التشغيل الواسعة (-40 درجة إلى 85 درجة) للاستخدام الخارجي.
مرونة AGC: اختر أجهزة الاستقبال ذات نطاقات AGC القابلة للبرمجة (على سبيل المثال، -12dBm إلى -2dBm) للتكيف مع تباينات الشبكة.
الأمن والموثوقية: إعطاء الأولوية للنماذج ذات الحماية من زيادة التيار (على سبيل المثال، التوافق مع IEC 1000-4-5) لمنع الضرر الناتج عن ارتفاع الجهد.
6. الاتجاهات المستقبلية
التصغير: تصميمات مدمجة (على سبيل المثال، 75 مم × 66 مم × 28 مم) للمنشآت ذات المساحة المحدودة.
ميزات توفير الطاقة-: أجهزة استشعار تعمل بالأشعة تحت الحمراء لإيقاف تشغيل أجهزة الاستقبال غير المستخدمة.
حساسية معززة: البحث في تقنيات الاستقبال المتماسكة لأداء أفضل.
أجهزة الاستقبال الضوئية FTTHلا غنى عنها لتقديم-خدمات النطاق العريض عالية الجودة. ومن خلال فهم الفروق الفنية الدقيقة والقدرات المتطورة، يستطيع مشغلو الشبكات تحسين الاستثمارات وتعزيز رضا المستخدمين وبناء شبكات -قوية جاهزة للمستقبل.
