نظرة عامة على المنتج

يستخدم مضخم الصوت GCA 6051-YZ-المعروف جيدًا-الإربيوم-الإيتربيوم المشترك-المطعم بألياف مزدوجة الطبقة ومضخة ليزر منخفضة الضوضاء. لديها تصميم دائرة موثوق به وتصميم فعال لتبديد الحرارة. يمكن أن يصل الحد الأقصى لإجمالي طاقة الخرج للجهاز بأكمله إلى +36 ديسيبل ميلي واط، ويدعم ما يصل إلى 32 مخرجًا، مع مفتاح بصري اختياري، وCWDM، واكتشاف التردد اللاسلكي. إنه يوفر برنامج إدارة شبكة بروتوكول SNMP وإدارة شبكة WEB، وهو مناسب للإرسال المضخم للإشارة الضوئية 1550 نانومتر في شبكة FTTH.

مخطط الكتلة

product-1308-645

معلمة التقنية

غرض		وحدة	المعلمات التقنية	ملاحظة
عرض النطاق الترددي التشغيل		نانومتر	1545 - 1565
نطاق طاقة الإدخال البصري		ديسيبل	-5-+10
الحد الأقصى لطاقة الإخراج البصري		ديسيبل	36
استقرار قوة الانتاج		ديسيبل	±0.5
رقم الضوضاء		ديسيبل	أقل من أو يساوي 6.0	طاقة الإدخال الضوئية 0 ديسيبل مللي أمبير
خسارة العودة	مدخل	ديسيبل	أكبر من أو يساوي 45
خسارة العودة	الإخراج	ديسيبل	أكبر من أو يساوي 45
نوع الموصل البصري			SC/APC LC/UPC
C/N		ديسيبل	أكبر من أو يساوي 50	حالة الاختبار طبقاً للمواصفة GT/T 184-2002
ج/CTB		ديسيبل	أكبر من أو يساوي 63
ج/منظمات المجتمع المدني		ديسيبل	أكبر من أو يساوي 63
جهد إمداد الطاقة		V	تيار متردد 160 فولت - 250 فولت (50 هرتز)، تيار مستمر 48 فولت

استهلاك الطاقة	W	أقل من أو يساوي 65
نطاق درجة حرارة التشغيل	درجة	-10 - +45
نطاق درجة حرارة التخزين	درجة	-30 - +70
الحد الأقصى للرطوبة النسبية أثناء التشغيل	%	الحد الأقصى 95% بدون تكثيف
البعد	مم	437(L)×442(W)×44(H)

وصف اللوحة الأمامية

product-1286-203

1. مؤشر الطاقة: مصدر طاقة واحد يعمل - أصفر؛ يعمل اثنان من مصادر الطاقة التبديلية - باللون الأخضر.

2. مؤشر طاقة الإدخال البصري: يتم تشغيل هذا الضوء عندما تكون طاقة الإدخال البصري> -10dBm.

3. مؤشر حالة عمل المضخة: الضوء الأحمر يعني أن المضخة لا تعمل، ولكن معلمات الماكينة طبيعية؛ الضوء الأحمر الوامض يعني أن الجهاز قد تعطل، وسبب الخطأ ذو الصلة راجع قائمة التنبيه في قائمة العرض؛ الضوء الأخضر يعني أن المضخة تعمل بشكل طبيعي

4. مؤشر طاقة الخرج البصري: يتم تشغيل هذا الضوء عندما تكون طاقة الخرج البصري > +10dBm.

5. 160×32 نقطة-شاشة LCD مصفوفة

6. قم بعرض مفتاح الخروج أو الإلغاء في قائمة الإعداد.

7. قم بعرض مفتاح أعلى أو زيادة في قائمة الإعداد.

8. قم بعرض المفتاح لأسفل أو لأسفل في قائمة الإعداد.

9. قم بعرض مفتاح الإدخال لقائمة الإعداد.

10. مفتاح تبديل ليزر المضخة: "ON" يعني أن ليزر المضخة مفتوح و"OFF" يعني أن ليزر المضخة مغلق. تأكد من أن المفتاح في وضع "إيقاف التشغيل" قبل تشغيله. بعد اجتياز الاختبار الذاتي-، قم بتدوير المفتاح إلى الوضع "ON" وفقًا للرسالة المعروضة.

11. إدخال الإشارة الضوئية

12. إخراج الإشارة الضوئية

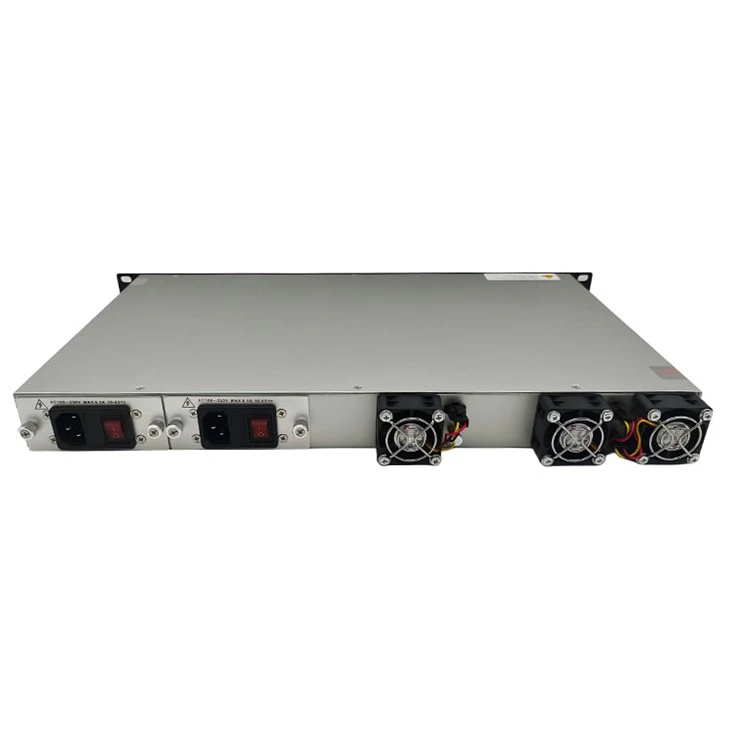

وصف اللوحة الخلفية

product-554-93

1. منفذ المروحة.	2. واجهة RS232.
3. منفذ إدخال التيار المتردد 220 فولت لإمدادات الطاقة 1.	4. فتيل مصدر الطاقة 1.
5. تبديل مصدر الطاقة 1.	6. منفذ إدخال التيار المتردد 220 فولت لإمدادات الطاقة 2.
7. فتيل مصدر الطاقة 2.	8. تبديل مصدر الطاقة 2.
9. مسمار أرضي للهيكل	10. واجهة الشبكة المحلية
