وصف

مضخم DBS من 250 إلى 2150 ميجاهرتز مع كسب 25 ديسيبل، وإمداد LNB بالطاقة وتعويض المنحدر.

الموقف

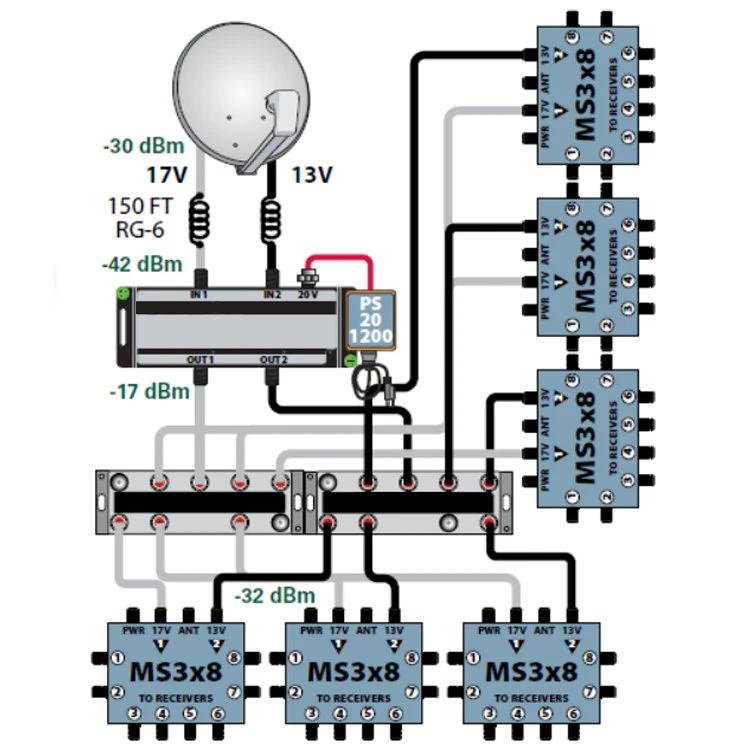

تحتاج إشارات DBS 250 إلى 2150 ميجاهرتز الصادرة من LNB المزدوج إلى التشغيل وقفل القطبية وتضخيمها لتغذية مفاتيح متعددة.

حل

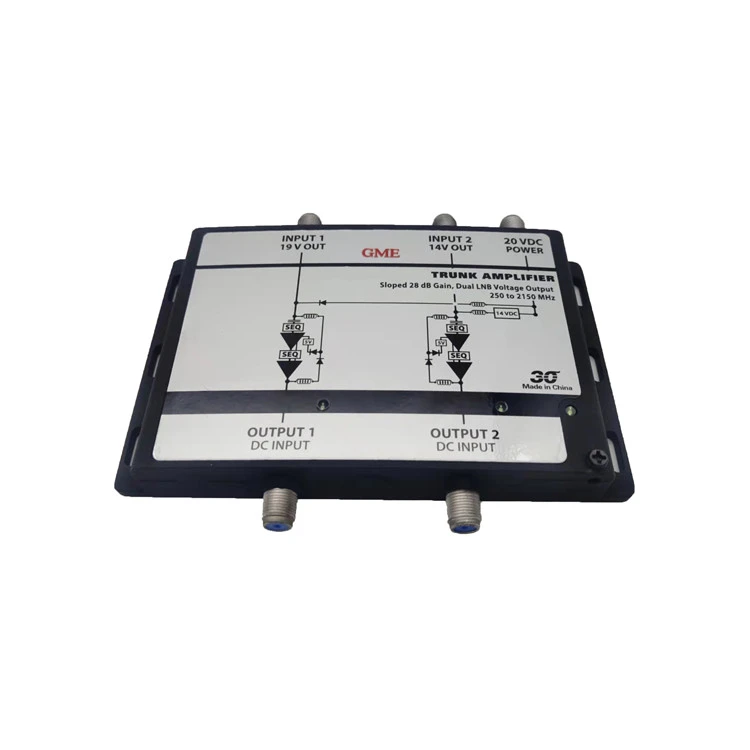

مضخم صوت LNB مزدوج بقدرة 28 ديسيبل طراز SD TA282-T يعمل على تشغيل LNB مزدوج DBS، ويعمل على تضخيم الإشارات والتركيز مسبقًا على الترددات العالية للتعويض عن ميل الكابل.

مواصفة

مكان المنشأ: قوانغدونغ، الصين
رقم الموديل: GDAMP-018 (SD TA282-T)
غرض	عادي	حد مراقبة الجودة	شروط الاختبار
التكرار. يتراوح			250-2150 ميجا هرتز
يكسب
	+20 ديسيبل	+18ديسيبل دقيقة	950 ميجا هرتز
	+24 ديسيبل	+22ديسيبل دقيقة	1750 ميجا هرتز
	+28 ديسيبل	+26ديسيبل دقيقة	2150 ميجا هرتز
التسطيح
باستثناء المنحدر	± 0.2 ديسيبل	± 0.5 ديسيبل كحد أقصى	أي نطاق 24 ميجا هرتز
المنحدر	6 ديسيبل	5 ديسيبل دقيقة	250-2150 ميجا هرتز
خسارة العودة
الإدخال/الإخراج	-12 ديسيبل	-10 ديسيبل دقيقة	250-2150 ميجا هرتز
عزل
الاستقطاب المتقاطع	-35 ديسيبل	-30 ديسيبل دقيقة	250-2150 ميجا هرتز
الإدخال إلى الإدخال	-35 ديسيبل	-30 ديسيبل دقيقة	250-2150 ميجا هرتز
الإخراج إلى الإخراج	-35 ديسيبل	-30 ديسيبل دقيقة	250-2150 ميجا هرتز
قدرة الإدخال
ضغط 1 ديسيبل	96 ديسيبل	95 ديسيبل ماكس	عند مدخلات 950 ميجاهرتز
العاصمة من خلال انخفاض الجهد		1.2 فولت تيار مستمر كحد أقصى	الإخراج إلى الإدخال
مقاومة		75 أوم	منفذ الإدخال/الإخراج
موصل		أنثى من النوع F	جميع المنافذ
خارج الجهد على منفذ الإدخال
منفذ الإدخال 1		19 ± 0.5 فولت تيار مستمر	تحميل 500 مللي أمبير
منفذ الإدخال 2		13 ± 0.5 فولت تيار مستمر	تحميل 500 مللي أمبير
محول الطاقة
مدخل		100-240 فولت تيار متردد، 50/60 هرتز
الإخراج		20 فولت تيار مستمر، 1200 مللي أمبير
مستوى لجنة الانتخابات المركزية		سادسا
