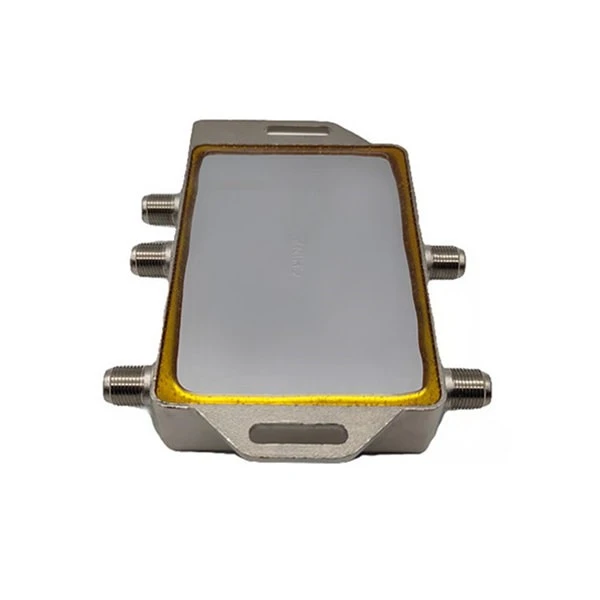

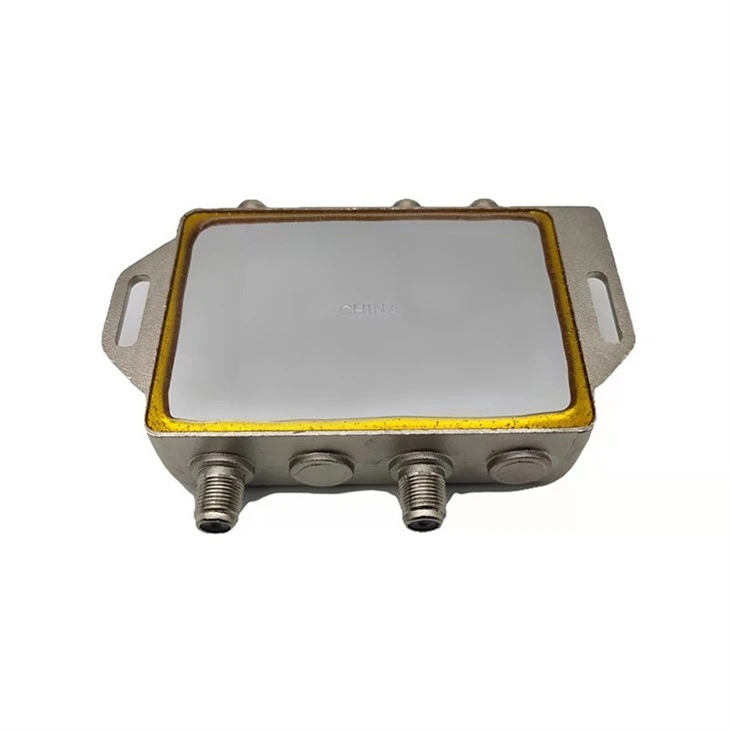

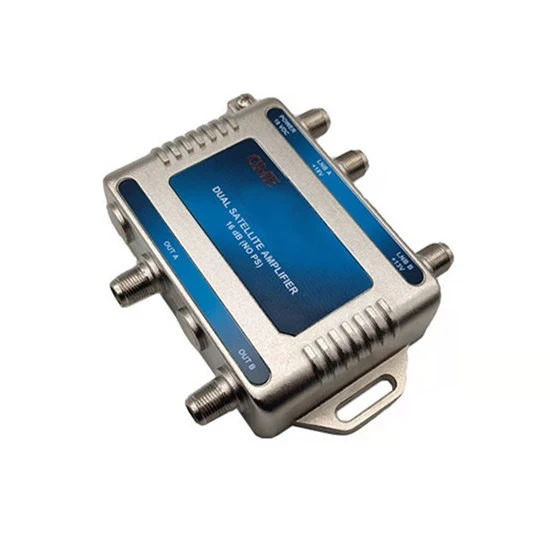

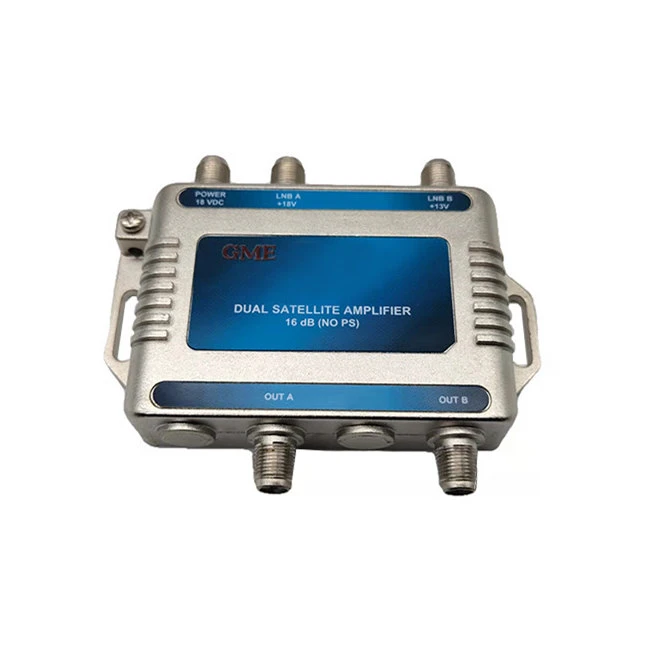

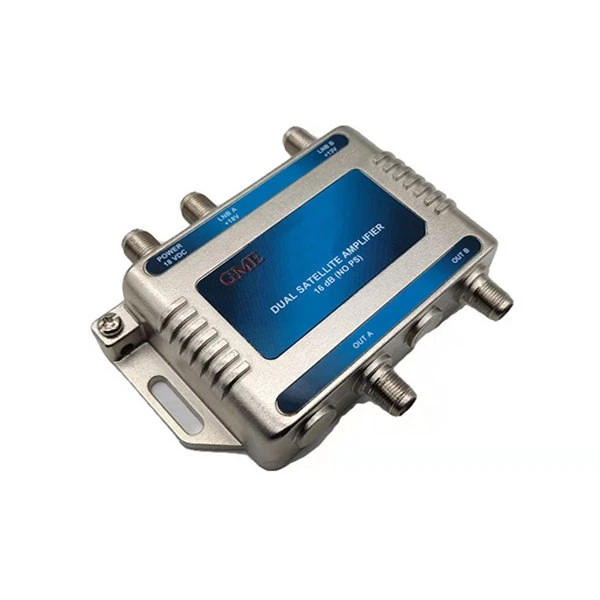

القمر الصناعي المزدوج إذا مكبر للصوت

مكان المنشأ: قوانغدونغ، الصين

رقم الموديل: GDAMP-025 (4216)

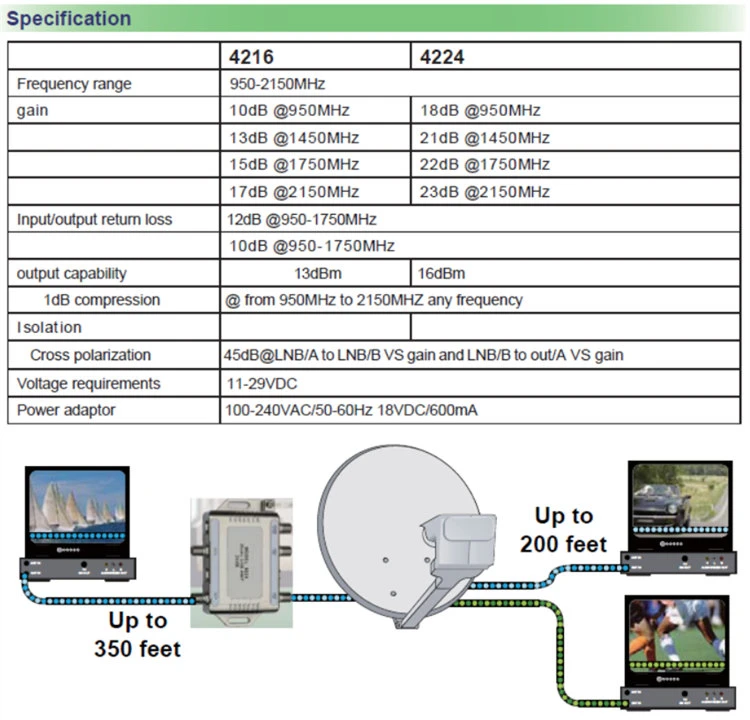

غرض

عادي

حد مراقبة الجودة

شروط الاختبار

1. تمرير الفرقة

950 ~ 2150 ميجا هرتز

2. الربح

10 ديسيبل

9 ديسيبل دقيقة

في 950 ميغاهيرتز

12 ديسيبل

10 ديسيبل دقيقة

بتردد 1200 ميجا هرتز

13 ديسيبل

11 ديسيبل دقيقة

بتردد 1450 ميجا هرتز

15 ديسيبل

12 ديسيبل دقيقة

بتردد 1750 ميجا هرتز

17 ديسيبل

15 ديسيبل دقيقة

في 2150 ميغاهيرتز

3.خسارة العودة (المدخلات)

- 14 ديسيبل

-12 ديسيبل دقيقة

950 ~ 1750 ميجا هرتز

- 12 ديسيبل

-10 ديسيبل دقيقة

1750 ~ 2150 ميجا هرتز

(الإخراج)

- 15 ديسيبل

- 12 ديسيبل دقيقة

950 ~ 1750 ميجا هرتز

- 12 ديسيبل

- 10 ديسيبل دقيقة

1751 ~ 2150 ميجا هرتز

4. العزل (LNB/A إلى LNB/B)

- 45 ديسيبل

- 40 ديسيبل دقيقة

950 ~ 1750 ميجا هرتز

- 42 ديسيبل

- 38 ديسيبل دقيقة

1751 ~ 2150 ميجا هرتز

(من الخارج إلى الخارج)

- 47 ديسيبل

- 40 ديسيبل دقيقة

950 ~ 1750 ميجا هرتز

- 42 ديسيبل

- 38ديسيبل دقيقة

1751 ~ 2150 ميجا هرتز

(الاستقطاب المتقاطع: LNB/A إلى OUTB VS GAIN وLNB/B إلى OUTA VS GAIN)

- 47 ديسيبل

- 43 ديسيبل دقيقة

950 ~ 1750 ميجا هرتز

- 45 ديسيبل

- 40ديسيبل دقيقة

1751 ~ 2150 ميجا هرتز

5. قدرة الإخراج

13 ديسيبل

10 ديسيبل دقيقة

ضغط 1 ديسيبل

من 950 ميجاهرتز إلى 2150 ميجاهرتز بأي تردد

6. شكل الضوضاء

7.2 ديسيبل

8.5 ديسيبل ماكس

950-2150 ميجا هرتز

7. الجهد الناتج LNB

LNB أ: +18VDC
LNB ب: +13VDC

في المحول

8. الاستهلاك الحالي

150 مللي أمبير

130-185 مللي أمبير

عند 18.0VDC، لا يشمل تيار LNB.

9. الموصل

أنثى من النوع F

كل الميناء

10. المعاوقة

75 أوم

كل الميناء
