وصف
مضخم صوت يعمل بخط DBS وOTA وCATV من 54 إلى 2150 ميجاهرتز مع كسب أمامي قدره 14 ديسيبل وعودة النطاق الفرعي السلبي.
الموقف
إشارات DBS وCATV أو عبر الهواء مطلوبة في مواقع متعددة متصلة عبر كابل محوري.
حل

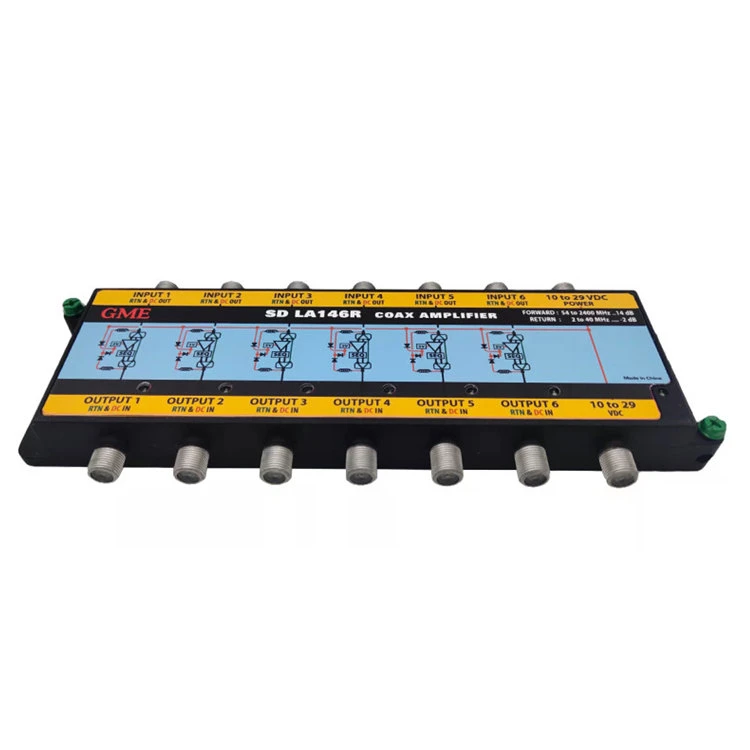

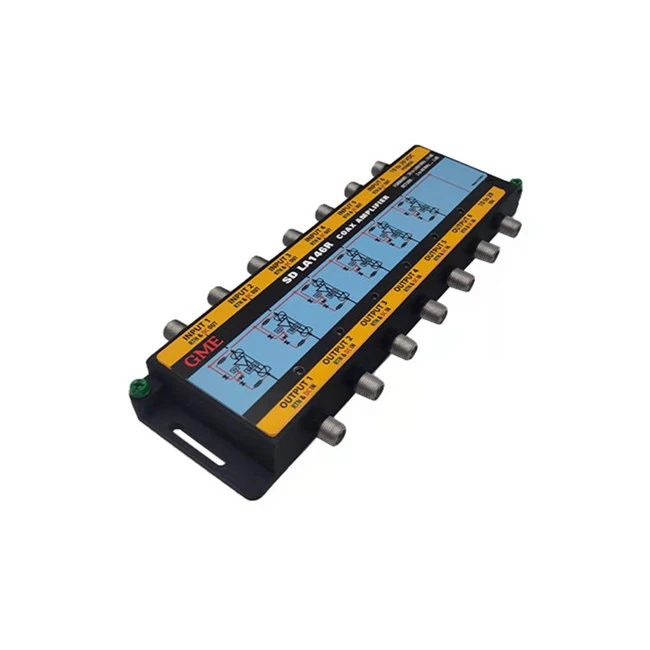

قد يكون مضخم الصوت المحوري LA146R ذو 6 مدخلات مع مسار العودة عبارة عن خط محوري مدعوم من كل موصل إخراج RF. يشتمل الطراز LA146R-T على مصدر طاقة خارجي لتوفير الطاقة المباشرة. تسمح ميزة الحفاظ على الطاقة لمضخم الصوت بالعمل بكفاءة عند 12 إلى 29 فولت.
مواصفة
|
مكان المنشأ: قوانغدونغ، الصين |
|||||
|
رقم الموديل: GDAMP-038 (LA146R) |
|||||
|
غرض |
دقيقة |
اكتب |
الأعلى |
وحدة |
حالة |
|
عدد المدخلات |
|
6 |
|
|
سات 1 إلى سات 6 |
|
عدد المخرجات |
|
6 |
|
|
من 1 إلى OUT 6 |
|
نطاق تردد الإدخال |
250 |
|
2150 |
ميغاهيرتز |
|
|
الربح عند 2150 |
13 |
|
15 |
ديسيبل |
|
|
المنحدر 250 إلى 2150 ميجا هرتز |
3 |
4 |
5 |
ديسيبل |
|
|
الممانعة الاسمية |
|
75 |
|
Ω |
|
|
خسارة العودة (المدخلات والمخرجات) |
|
|
-10 |
ديسيبل |
250 - 2150 ميجاهيرتز |
|
عزل |
30 |
|
|
ديسيبل |
مع تطبيق الإشارة على أي مدخلات ومخرجات كمرجع؛ العزلة المقاسة على جميع النواتج الأخرى ستكون أكبر من |
|
قوة |
|
|
|
|
|
|
إمدادات الطاقة |
|
|
|
|
عدد 2 مستلزمات 20 فولت 1 أمبير |
|
الجهد المطبق على موصلات الإخراج |
10 |
|
28 |
في دي سي |
سيعمل كل مضخم فردي وفقًا للمواصفات عندما يتم تطبيق الجهد الكهربي على كل موصل إخراج مكبر الصوت |
|
الجهد في موصلات الإدخال |
10 |
|
28 |
في دي سي |
سيعمل كل مضخم فردي وفقًا للمواصفات عند تطبيق الجهد على موصل الإدخال. لن يظهر الجهد |
|
يتم تطبيق 20 فولت على منفذ DC LNB |
|
20 |
|
|
سيعمل هذا الجهد على تشغيل جميع مكبرات الصوت الستة وسيكون 20 فولت موجودًا عند موصل الإدخال لكل مكبر صوت. لا الجهد |
|
20 فولت مطبق على منفذ DC AMP |
|
|
|
|
هذا الجهد سيعمل على تشغيل جميع مكبرات الصوت الستة. لن يكون هناك جهد على مدخلات أو مخرجات مكبرات الصوت |
|
20 فولت مطبق على منفذ DC LNB |
|
20 |
|
في دي سي |
سوف يمر 20 فولت المطبق على منفذ DCLNB عبر منفذ DC |
|
منفذ DC AMP إلى تيار منفذ DC |
1.5 |
|
|
A |
|
|
ذروة الجهد المطبق |
|
|
28 |
في دي سي |
يجب أن يظل صالحًا عند تطبيقه على أي أو جميع المنافذ لمدة أقل من أو تساوي 24 ساعة. |
|
نطاق تمرير التيار المستمر |
0 |
|
1.5 |
A |
|
|
مقاومة العاصمة |
|
|
0.2 |
أوم |
لا ينطبق على الكابل |
|
انخفاض الجهد العاصمة |
|
|
0.4 |
في دي سي |
لا ينطبق على الكابل |
|
ديسك |
|
|
|
|
|
|
نطاق تردد ديسك |
17.6 |
22 |
26.4 |
كيلو هرتز |
يجب أن تمر دون أي تدهور أو تشوهات. |
|
راجع مواصفات Eutelsat DiSEqC 2.0. |
|||||
|
مقاومة جهاز DiSEqC |
1000 |
|
|
Ω |
المعاوقة التي يقدمها الجهاز فيما يتعلق بالأرض. عبر نطاق التردد DiSEqC |
|
DiSEqC من خلال المعاوقة |
|
|
1 |
Ω |
المعاوقة التي يمتلكها الجهاز في مسار المرور. عبر نطاق التردد DiSEqC. |
|
كلمات التحكم ETC للتبديل 13/18 |
|
|
|
|
يجب أن تمر دون أي تدهور أو تشوهات. ويجب ألا يؤثر وجودها على أداء التردد اللاسلكي. |
|
راجع مواصفات وظيفة صندوق التبديل EchoStar 13/18. |
|||||
