وصف

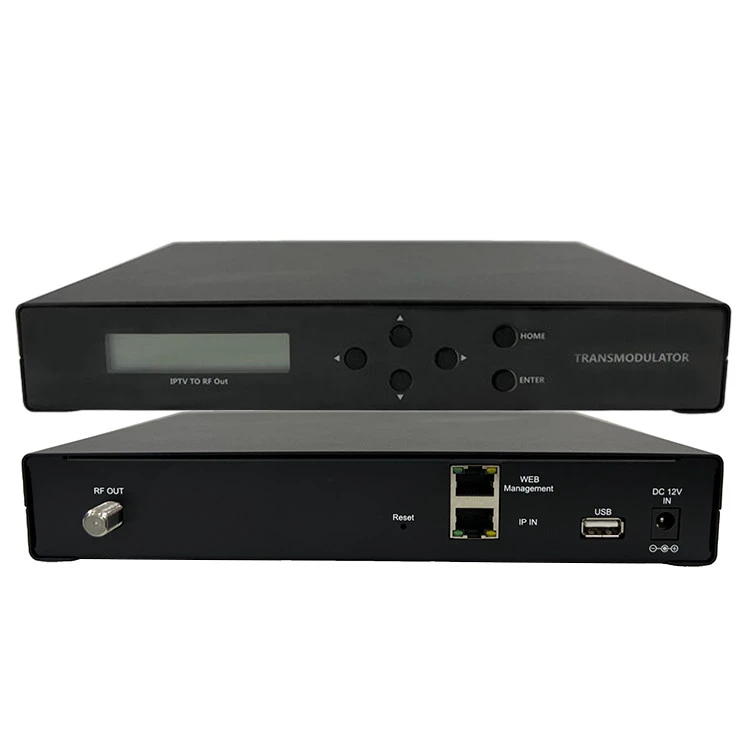

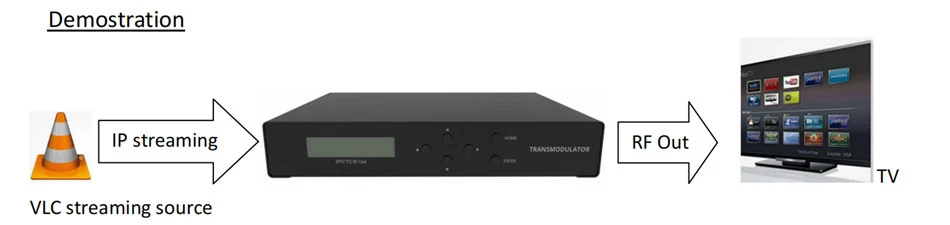

GIBM-2000 عبارة عن تدفقين IP HD عبر QAM واحد. تحويل إشارة دخل شبكة IP إلى قناة J.83B واحدة معدلة QAM.

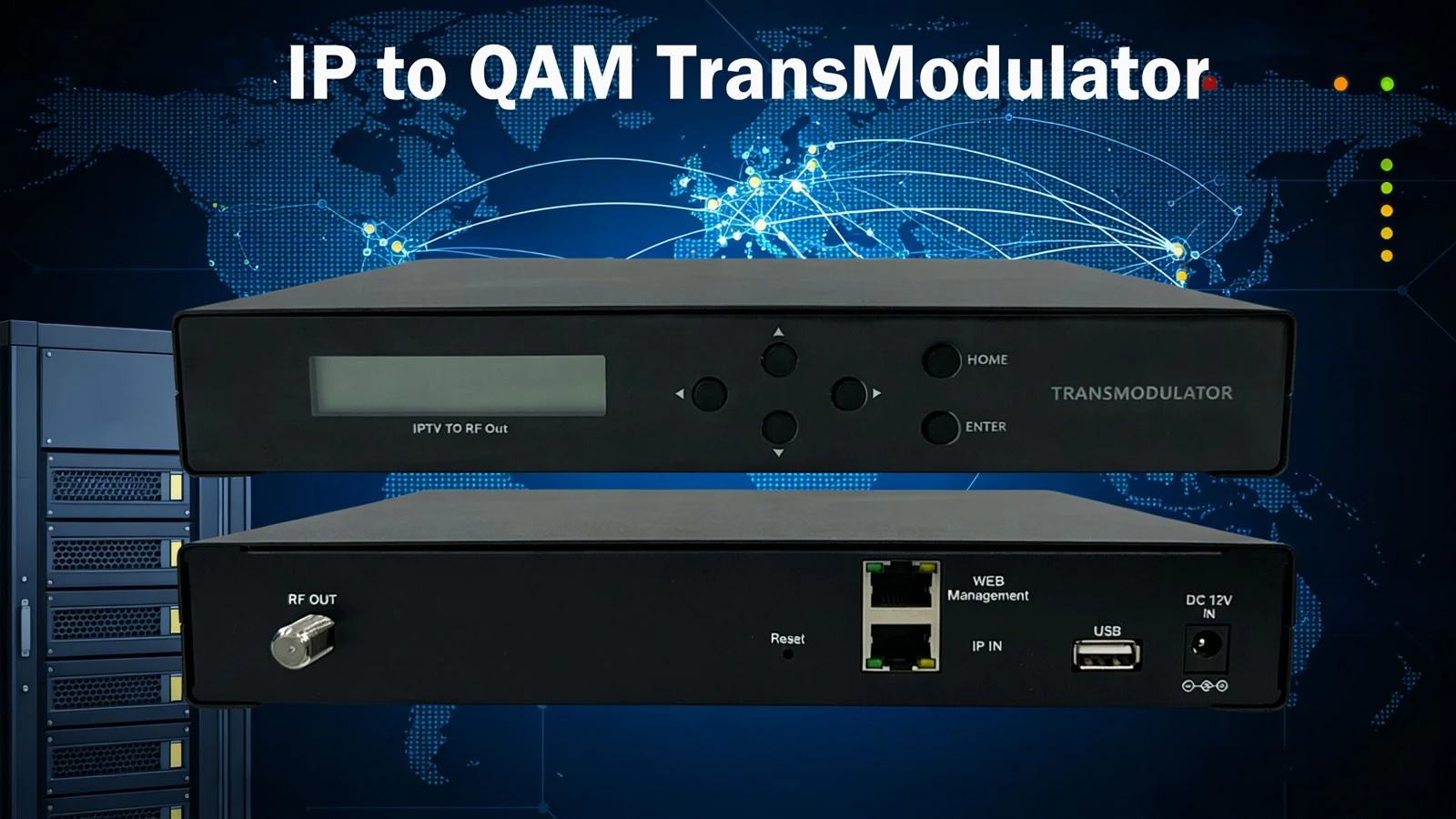

انIP إلى QAM TransModulatorهو جهاز شبكة متخصص يقوم بتحويل الإشارات الرقمية المستندة إلى IP (بروتوكول الإنترنت) - إلى إشارات RF (تردد الراديو) المعدلة QAM (تعديل سعة التربيع)، مما يتيح تسليم المحتوى المستند إلى IP - عبر شبكات الكابلات المحورية التقليدية.

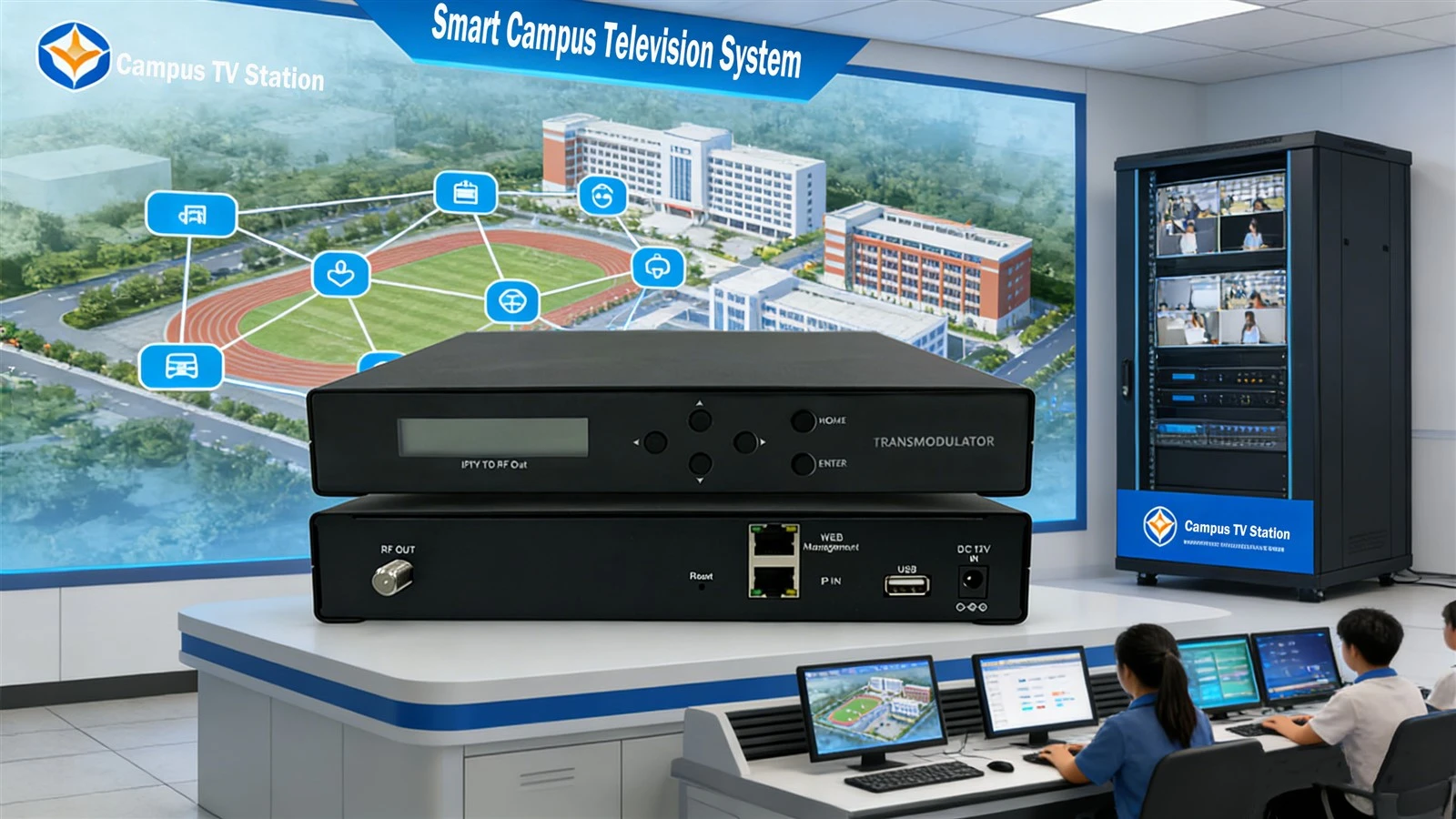

نظام تلفزيون الحرم الجامعي الذكي

في المدارس، يتم استخدام IPQAM بشكل أساسي للتوزيع الفعال والمستقر لمحتوى الفيديو، وهو مناسب بشكل خاص لسيناريوهات الوصول المتزامنة واسعة النطاق. فهو يجمع بسلاسة بين مرونة شبكات IP الحديثة مع الاستقرار وخصائص النطاق الترددي العالي-للبنية الأساسية التقليدية للكابلات المحورية.

2 IP HD Streams Over A Single QAM

تطبيقات ومزايا محددة في سيناريوهين

يجد IP to QAM TransModulator (المعروف باسم IPQAM أو EQAM) تطبيقًا في إعدادات مثل مراكز التسوق وقاعات الاجتماعات. وتتمثل وظيفتها الأساسية في سد الفجوة بين وسائط البث الحديثة القائمة على IP- وشبكات تلفزيون الكابل التقليدية ذات الترددات الراديوية (RF). يتيح ذلك نقل محتوى رقمي عالي الدقة-دون الحاجة إلى استبدال معدات العرض الطرفية الموجودة.

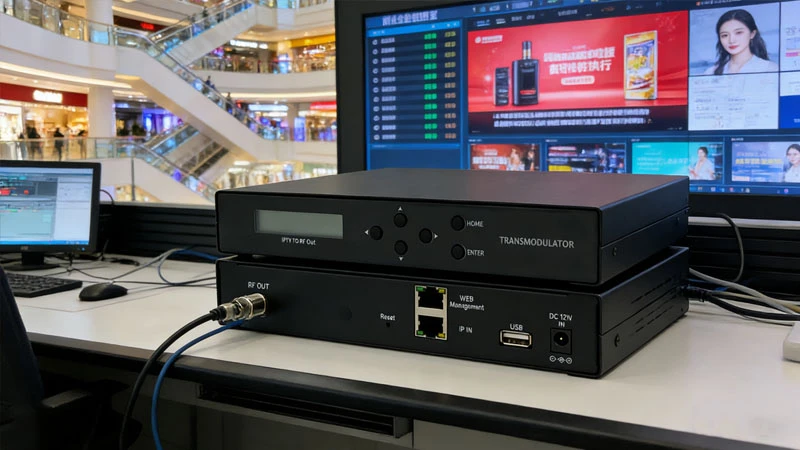

مراكز التسوق / العقارات التجارية

حل التطبيق النموذجي: تحويل الإعلانات الترويجية ومعلومات الملاحة وتدفقات البرامج المباشرة من شبكة IP إلى إشارات QAM RF، وتوزيعها عبر نظام الكابلات المحورية الحالي على أجهزة التلفزيون الموجودة في كل طابق وفي المتاجر المختلفة.

الاستفادة من الكابلات الموجودة: يلغي الحاجة إلى تجديد الأسلاك من خلال الاستفادة بشكل مباشر من شبكة الكابلات المحورية المنتشرة على نطاق واسع، مما يقلل بشكل كبير من تكاليف التعديل التحديثي وتعقيد المشروع.
التوزيع المركزي والمستقر: يتيح التوزيع الموحد والمستقر والعالي الجودة للبرامج من غرفة المعدات المركزية إلى مئات أو آلاف محطات التلفزيون، مما يؤدي إلى كفاءة إدارية عالية.
حماية الاستثمار: يسمح لعدد كبير من أجهزة التلفزيون القياسية أو أجهزة العرض الاحترافية في المركز التجاري التي تدعم فقط إدخال التردد اللاسلكي باستقبال محتوى مصدر IP عالي الدقة-، وبالتالي إطالة عمر المعدات.

2 IP HD Streams Over A Single QAM

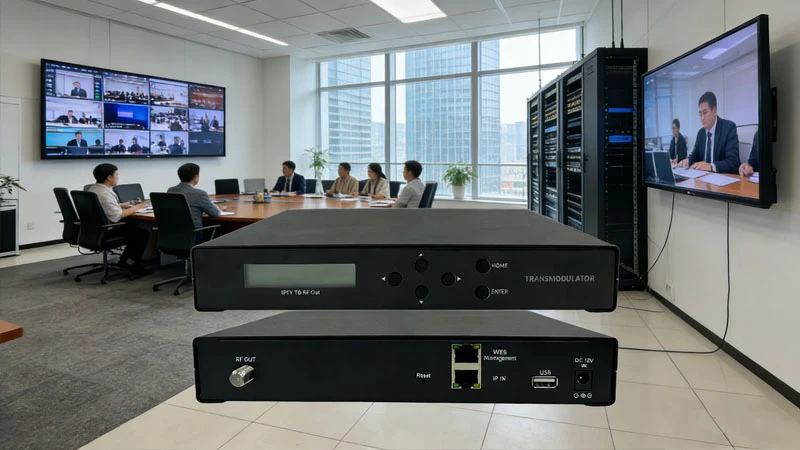

غرف المؤتمرات / مؤتمرات الفيديو

النقل التنازلي لمؤتمرات الفيديو عبر الشبكة الهجينة: في نظام المؤتمرات الذي يعتمد على بنية "IP+HFC"، يكون IPQAM مسؤولاً عن تعديل تدفقات الصوت والفيديو الخاصة بالمؤتمر -جانب الخادم إلى إشارات التردد اللاسلكي، والتي يتم بعد ذلك نقلها عبر شبكة تلفزيون الكابل إلى الأجهزة الطرفية في كل غرفة مؤتمرات.

ضمان جودة الخدمة المهمة: توفر شبكة HFC قناة بث ذات نطاق ترددي -مستقلة ومستقرة وعالية لنقل بث فيديو المؤتمر. يؤدي هذا إلى تجنب تنافس عرض النطاق الترددي مع شبكة IP الخاصة بالمكتب، مما يمنع بشكل فعال التأخير وفقدان الحزم، وبالتالي ضمان جودة المؤتمرات.
فصل الشبكة وتحسينها: يحقق الفصل بين تدفق الصوت/الفيديو (عبر HFC) والتحكم في إرسال الإشارات/البيانات (عبر IP). يؤدي ذلك إلى تحسين بنية حركة مرور الشبكة وتعزيز الموثوقية الشاملة للنظام وقابلية التوسع.

مواصفة

2 تدفق IP HD عبر QAM واحد.

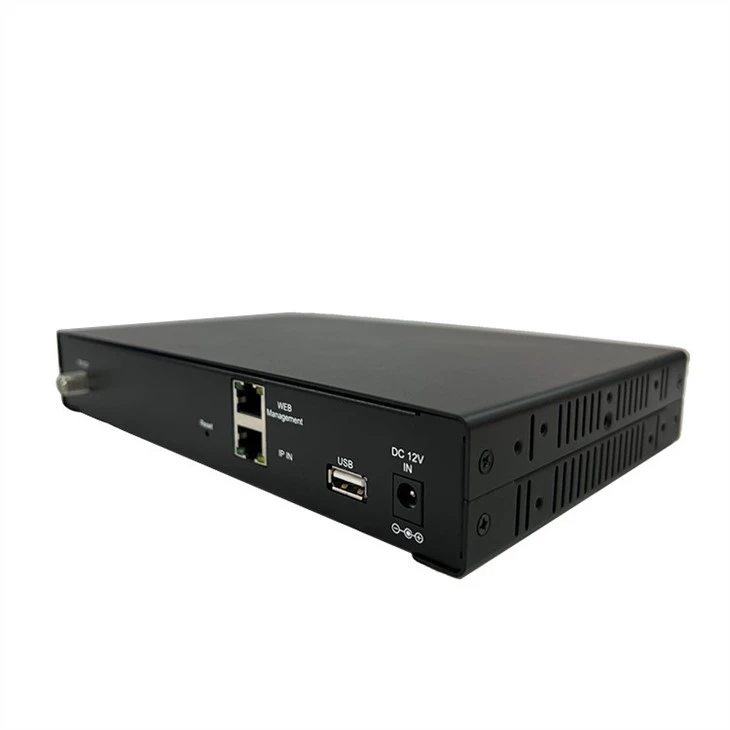

مدخلات المصدر
إيثرنت (إدارة الويب)	1 جيجابت في الثانية، RJ-45
إيثرنت (إدخال IP)	1 جيجابت في الثانية، RJ-45
مدخل يو اس بي	USB 2.0 مع فيديو MPEG-4 TS

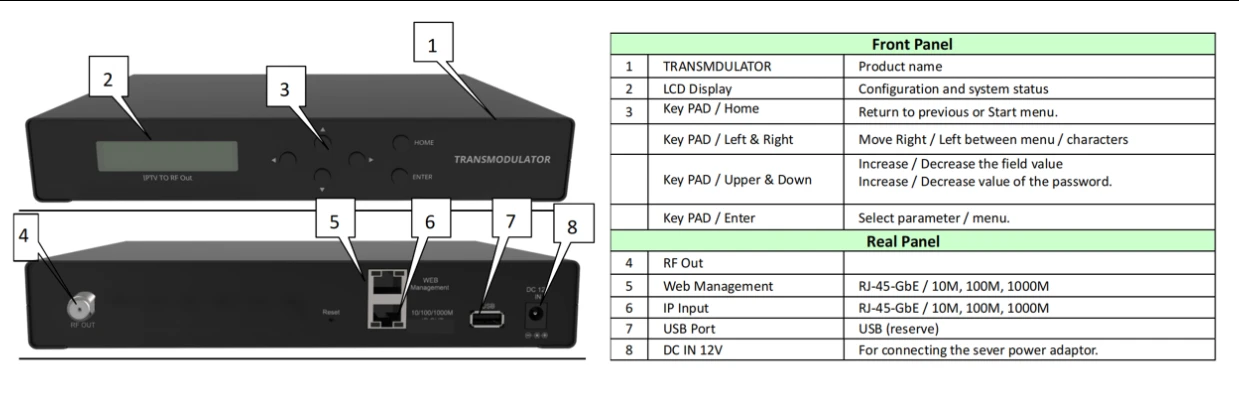

شاشة LCD للوحة الأمامية	2 × 16 حرفًا
زر	أعلى، أسفل، يسار، يمين، الصفحة الرئيسية، أدخل
مخرج الترددات اللاسلكية
يكتب	1 مخرج QAM RF، النوع F أنثى، 75
عدد القنوات	1
تردد خرج الترددات اللاسلكية	57 -861 ميغاهيرتز
مير	35 ديسيبل دقيقة.
تعديل مستوى التردد اللاسلكي	0 ديسيبل ~ -30 ديسيبل
خطوة التخفيف	1 ديسيبل لكل خطوة
تعديل	المعيار: QAM (J.83 المرفق ب)
	كوكبة: 256QAM، 64QAM
	عرض النطاق الترددي: 6 ميجا هرتز
	نوع القناة: STD
مدخل
سبتس	نعم
بروتوكولات الاستقبال	UDP/RTP
الإدارة / التحكم
إعدادات	6 مفاتيح محلية على اللوحة الأمامية
إدارة الويب	منفذ إيثرنت RJ-45
عام
مزود الطاقة	تيار مستمر 12 فولت
اللغات	إنجليزي
أبعاد	235 × 160 × 40 ملم
البيئية للتشغيل	درجة الحرارة: 5 درجة - 40 درجة
البيئية للتشغيل	الرطوبة النسبية: 80% عند 30 درجة
*المواصفات عرضة للتغيير دون إشعار مسبق.
