وصف

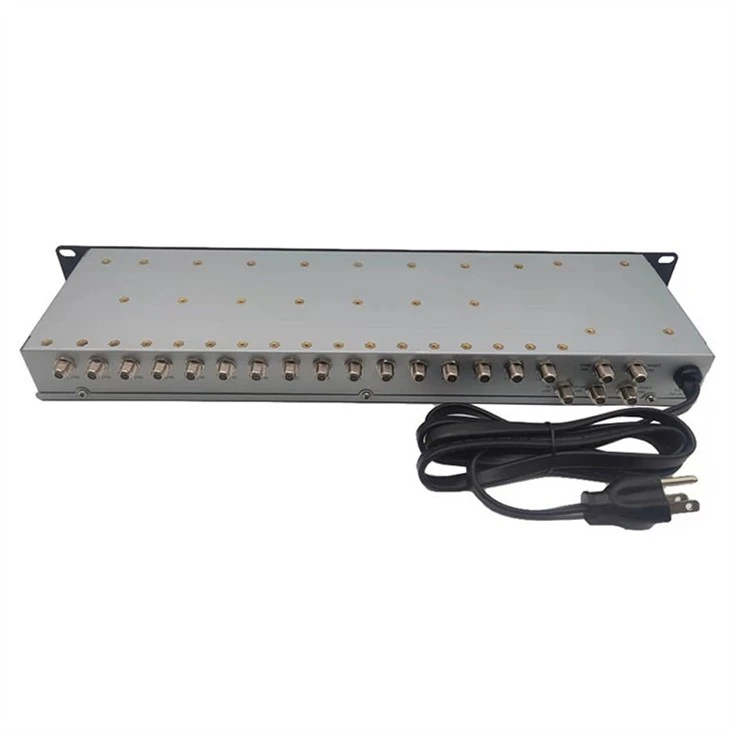

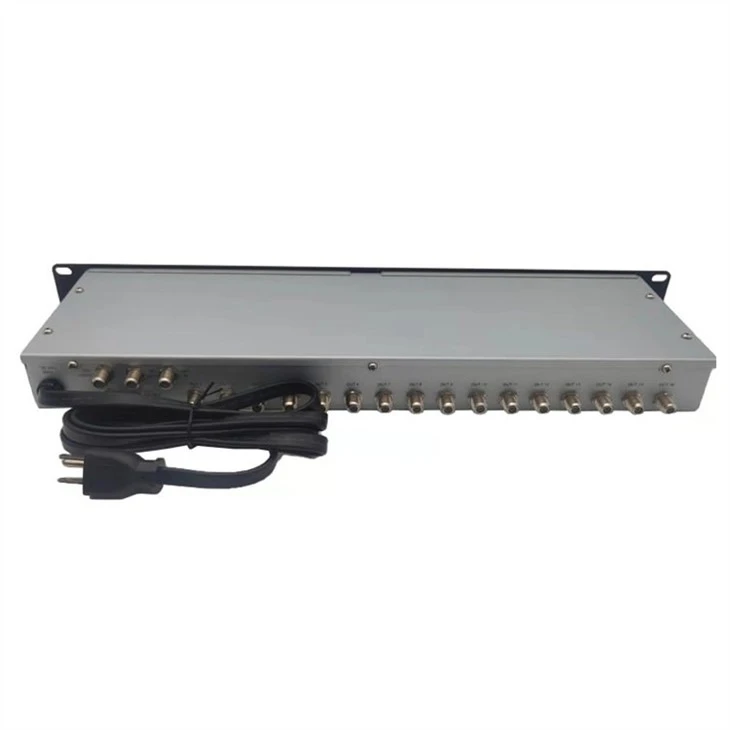

يتوافق MSR-516 المثبت على الحامل مع أنظمة استقبال الأطباق DIRECTV للمرحلة الثالثة من خلال السماح بـ 4 مدخلات LNB وهوائي واحد وتوفير 16 مخرجًا . 5X16 Rack Mounted Satellite Multiswitch يتم توفير نغمة ثابتة تبلغ 22 كيلو هرتز على 2 من منافذ الإدخال ويتم توفير 14 أو 18 فولت تيار مستمر لتشغيل LNB وإجراء التبديل الداخلي.

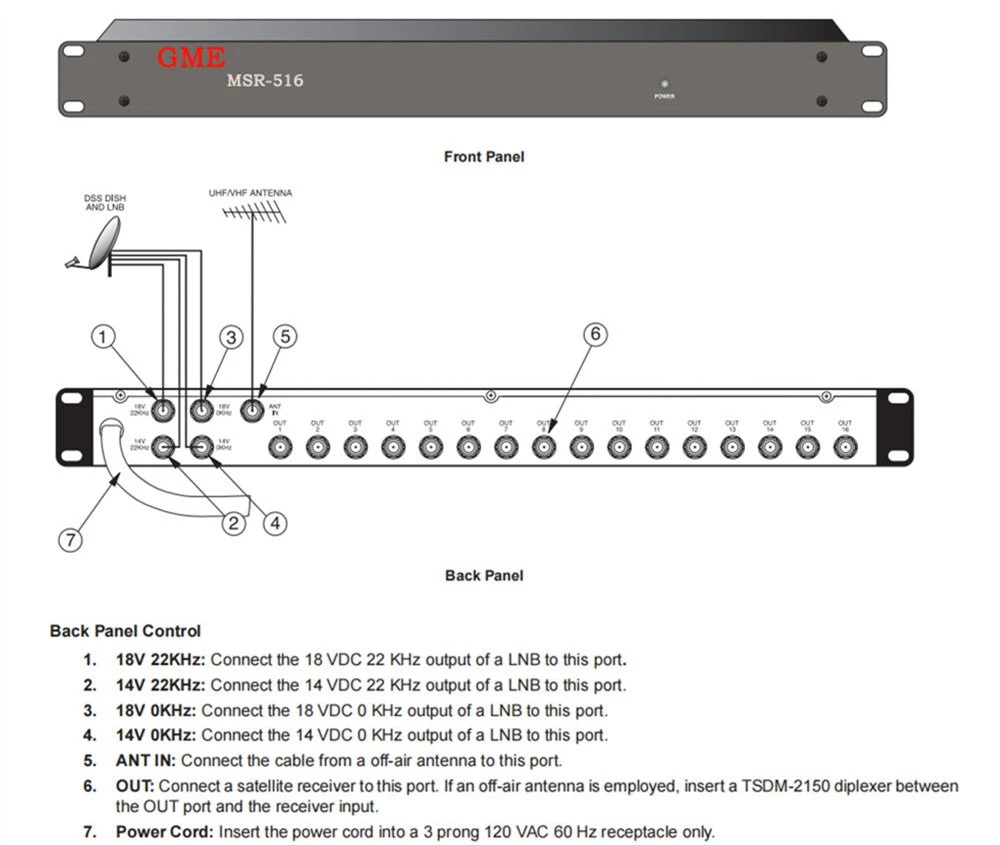

- يوفر تصميم الواجهة البسيطة ذو 5 مدخلات 4 مدخلات قطبية للأقمار الصناعية بالإضافة إلى هوائي واحد خارج الهواء و16 مخرجًا، للتثبيت السريع.
- 5 × 16 مفتاح متعدد الأقمار الصناعية مثبت على حامل نطاق تردد واسع 40 ~ 2150 ميجا هرتز.
- متوافق مع DIRECTV المرحلة الثالثة وأنظمة الاستقبال الأخرى التي تستخدم مصفوفة الصمام الثنائي PIN بتبديل النغمات 22 كيلو هرتز، مما يقلل من وقت نقل القطبية والتحف الرقمية، مما يوفر جودة صورة متسقة.
- يتم توفير 14 أو 18 فولت تيار مستمر ونغمة 22 كيلو هرتز لتشغيل LNB وإجراء التبديل الداخلي-يعوض مكبر الصوت المدمج عن خسائر الإدخال، مما يقلل الحاجة إلى تضخيم خارجي. يعمل مصدر الطاقة الداخلي الثقيل عالي الكفاءة - على التخلص من متطلبات سحب التيار المفرط على أجهزة الاستقبال.
مواصفة
|
مكان المنشأ: قوانغدونغ، الصين |
|||
|
رقم الموديل: GDMS-003-2 (MSR-516) |
|||
|
غرض |
عادي |
حد مراقبة الجودة |
شروط الاختبار |
|
التكرار. يتراوح |
|
|
|
|
النمل في |
|
|
54 ~ 806 ميجا هرتز |
|
جلس في |
|
|
950 ~ 2150 ميجا هرتز |
|
خارج |
|
|
54 ~ 2150 ميجا هرتز |
|
فقدان الإدراج / (ANT IN) |
0 ديسيبل |
-1.5 ديسيبل كحد أقصى. |
54 ~ 550 ميجا هرتز |
|
0 ديسيبل |
-2.5 ديسيبل كحد أقصى. |
551 ~ 806 ميجا هرتز |
|
|
كسب (جلس) |
4 ديسيبل |
2 ديسيبل دقيقة. |
950 ~ 1750 ميجا هرتز |
|
2 ديسيبل |
0 ديسيبل دقيقة |
1751 ~ 2150 ميجا هرتز |
|
|
عزل |
|
|
|
|
الاستقطاب المتقاطع |
- 30 ديسيبل |
- 25 ديسيبل دقيقة. |
950 ~ 2150 ميجا هرتز |
|
خارج إلى خارج |
- 15 ديسيبل |
- 14 ديسيبل دقيقة. |
54 ~ 806 ميجا هرتز |
|
- 30 ديسيبل |
- 28 ديسيبل دقيقة. |
950 ~ 2150 ميجا هرتز |
|
|
جلس للجلوس |
- 40 ديسيبل |
- 35 ديسيبل دقيقة. |
950 ~ 2150 ميجا هرتز |
|
إيقاف توهين الفرقة |
2 0 ديسيبل |
15 ديسيبل دقيقة |
منفذ النمل عند 950 ميجاهرتز |
|
|
2 0 ديسيبل |
15 ديسيبل دقيقة |
منفذ القمر الصناعي عند 806 ميجا هرتز |
|
خسارة العودة |
|
|
|
|
الإدخال/الإخراج |
- 6 ديسيبل |
- 5ديسيبل دقيقة |
54 ~ 806 ميجا هرتز |
|
- 10 ديسيبل |
- 8 ديسيبل دقيقة |
950 ~ 1450 ميجا هرتز |
|
|
- 8 ديسيبل |
- 6 ديسيبل دقيقة |
1451 ~ 2150 ميجا هرتز |
|
|
قدرة الإدخال |
|
|
|
|
(ضغط 1 ديسيبل) |
|
|
|
|
النمل في |
108 ديسيبل فولت |
106 ديسيبل دقيقة |
عند مدخلات 67.25 ميجاهرتز |
|
جلس في |
110 ديسيبل فولت |
108 ديسيبل دقيقة |
عند مدخلات 950 ميجاهرتز |
|
نقطة تبديل LHCP/RHCP |
|
14.0 ~ 15.0 فولت تيار مستمر |
|
|
متعدد-SW 22 كيلو هرتز نقطة التبديل |
|
150~300Vp-ص |
إشارة اختبار الموجة المربعة |
|
|
|
|
لا الميكانيكية |
|
إخراج 22 كيلو هرتز سينغال |
|
|
|
|
تردد الحرف. |
|
22 ± 4 كيلو هرتز |
|
|
السعة |
|
650±250mVp-ص |
|
|
الجهد/التحيز الحالي |
|
|
|
|
جهد انحياز LNB الثابت |
|
|
|
|
منفذ 13 فولت/0 كيلو هرتز 13 فولت/22 كيلو هرتز |
|
12.8 ~ 13.5 فولت تيار مستمر |
0 ~ 300 مللي أمبير |
|
منفذ 18 فولت/0 كيلو هرتز 18 فولت/22 كيلو هرتز |
|
17.9 ~ 18.9 فولت تيار مستمر |
0 ~ 450 مللي أمبير |
|
مدخلات الطاقة |
|
120 فولت تيار متردد ±10%، 60 هرتز |
|
|
موصل |
|
أنثى من النوع "F". |
جميع المنافذ |
|
مقاومة |
|
75 أوم |
جميع المنافذ |
التعليمات
س: هل يمكنك إنتاج الطلب مع العلامة التجارية للعميل؟
ج: نعم بالطبع. يتم توفير خدمة صانعي القطع الأصلية وتصنيع التصميم الشخصي بحرارة.
س: كيف يمكنك التحكم في جودة المنتج؟
ج: الجودة أولاً. تخضع جميع منتجاتنا المختارة لاختبارات موحدة قبل التعبئة والشحن.
س: كيف تقوم بشحن البضائع؟
ج: عادة ما نقوم بالنقل عن طريق البحر أو الجو.
س: ما هو السوق الرئيسي الخاص بك؟
ج: أوروبا وأمريكا الشمالية وأمريكا الجنوبية والشرق الأوسط وغيرها.
