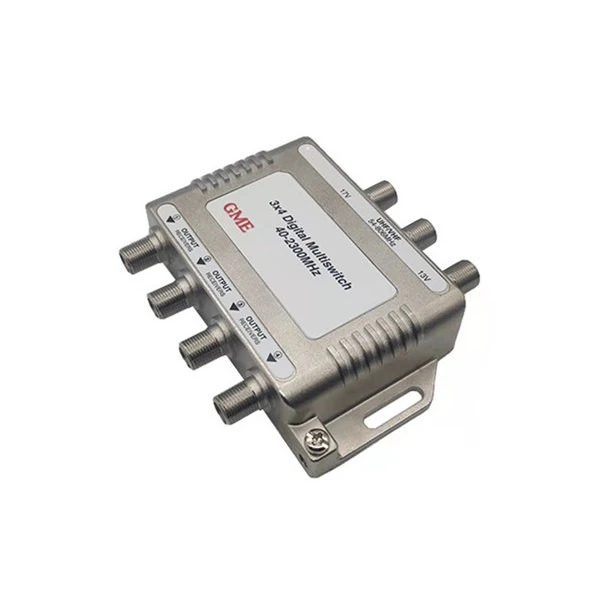

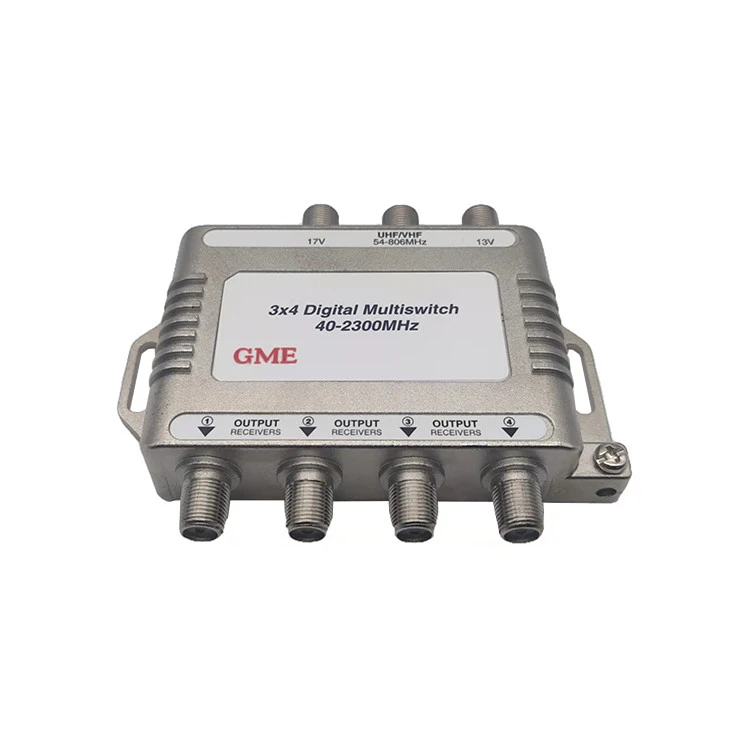

3X4 محول رقمي متعدد

مكان المنشأ: قوانغدونغ، الصين

رقم الموديل: GDMS-001 (4034MN)

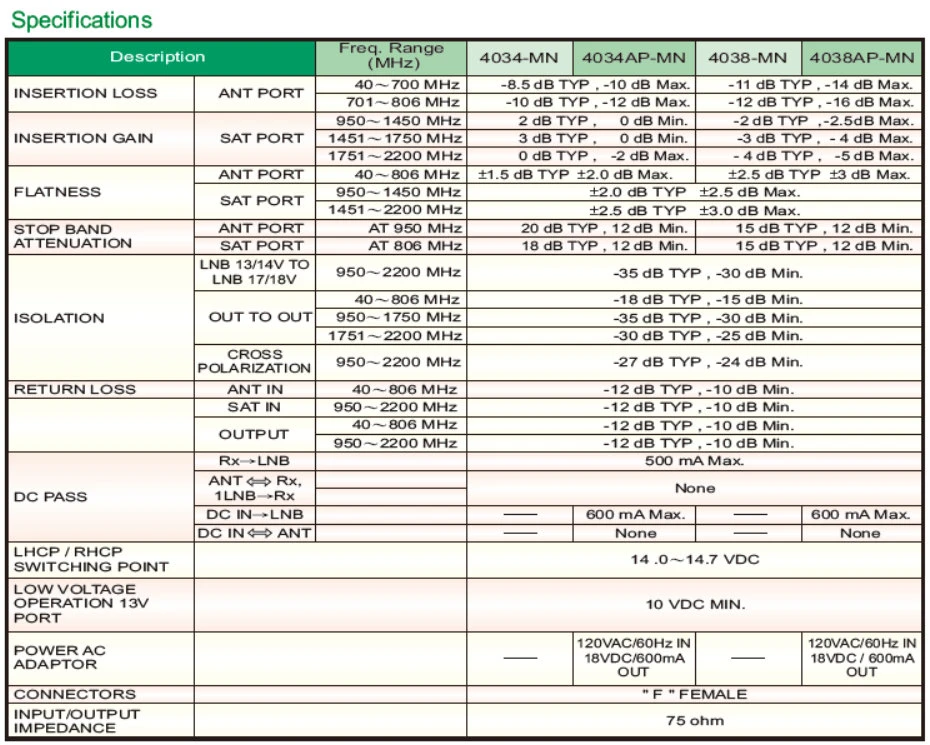

وصف

التكرار. المدى (ميجاهيرتز)

فقدان الإدراج

ميناء النمل

40 ~ 700 ميجا هرتز

-8.5 ديسيبل تايب، -10 ديسيبل كحد أقصى.

701 ~ 806 ميجا هرتز

-10 ديسيبل تايب، -12 ديسيبل كحد أقصى.

مكاسب الإدراج

ميناء الأقمار الصناعية

950 ~ 1450 ميجا هرتز

2 ديسيبل تايب، يا ديسيبل دقيقة.

1451 ~ 1750 ميجا هرتز

3 ديسيبل تايب، يا ديسيبل دقيقة.

1751 ~ 2200 ميجا هرتز

0 ديسيبل تايب، -2 ديسيبل كحد أقصى.

التسطيح

ميناء النمل

40 ~ 806 ميجا هرتز

±1.5 ديسيبل تايب +2.0 ديسيبل كحد أقصى.

ميناء الأقمار الصناعية

950 ~ 1450 ميجا هرتز

+2.0 ديسيبل تايب +2.5 ديسيبل ماكس.

1451 ~ 2200 ميجا هرتز

+2.5 ديسيبل تايب ±3.0 ديسيبل كحد أقصى.

توقف الفرقة

ميناء النمل

في 950 ميغاهيرتز

20 ديسيبل تايب، 12 ديسيبل دقيقة.

التوهين

ميناء الأقمار الصناعية

في 806 ميغاهيرتز

18 ديسيبل تايب، 12 ديسيبل دقيقة.

عزل

إل إن بي 13/14 فولت إلى

950 ~ 2200 ميجا هرتز

-35 ديسيبل تايب، -30 ديسيبل دقيقة.

إل إن بي 17/18 فولت

خارج إلى خارج

40 ~ 806 ميجا هرتز

-18 ديسيبل تايب، -15 ديسيبل دقيقة.

950 ~ 1750 ميجا هرتز

-35 ديسيبل تايب، -30 ديسيبل دقيقة.

1751 ~ 2200 ميجا هرتز

-30 ديسيبل تايب، -25 ديسيبل دقيقة.

يعبر

950 ~ 2200 ميجا هرتز

-27 ديسيبل تايب، -24 ديسيبل دقيقة.

الاستقطاب

خسارة العودة

النمل في

40 ~ 806 ميجا هرتز

-12 ديسيبل تايب، -10 ديسيبل دقيقة.

جلس في

950 ~ 2200 ميجا هرتز

-12 ديسيبل تايب، -10 ديسيبل دقيقة.

الإخراج

40 ~ 806 ميجا هرتز

-12 ديسيبل تايب، -10 ديسيبل دقيقة.

950 ~ 2200 ميجا هرتز

-12 ديسيبل تايب، -10 ديسيبل دقيقة

تمرير العاصمة

آر إكس-LNB

500 مللي أمبير كحد أقصى.

أنتركس,

لا أحد

1LNB → آر إكس

DC IN-LNB

العاصمة إنانت

-

LHCP/RHCP

14.0 ~ 14.7 فولت تيار مستمر

نقطة التبديل

الجهد المنخفض

10 فولت تيار مستمر دقيقة.

عملية 13 فولت

ميناء

قوة التيار المتردد

-

محول

الموصلات

أنثى "ف".

الإدخال/الإخراج

75 أوم

مقاومة
