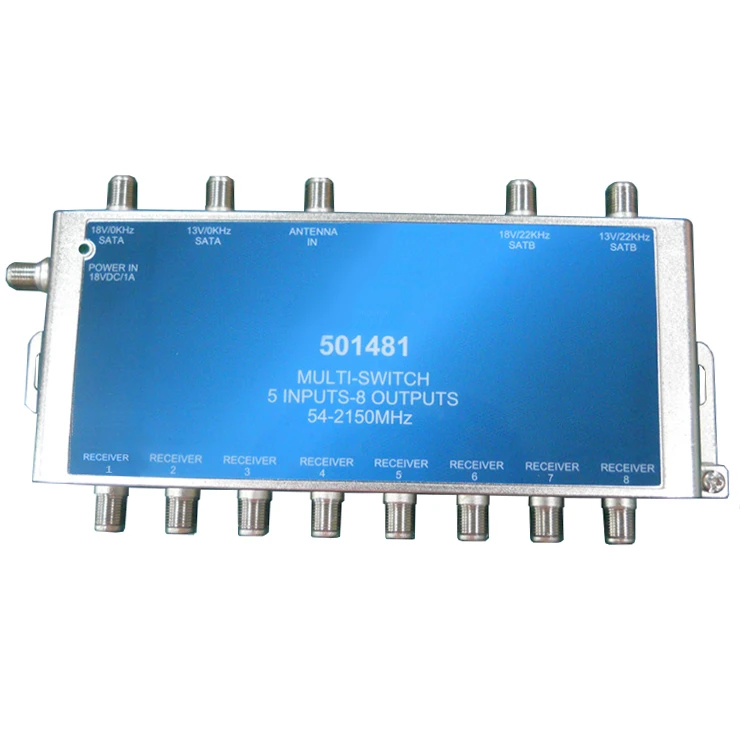

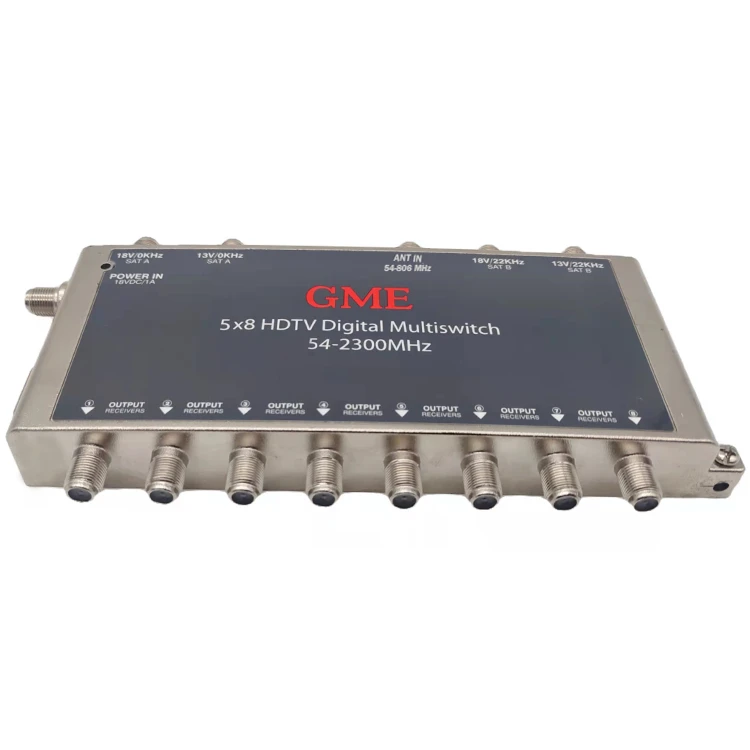

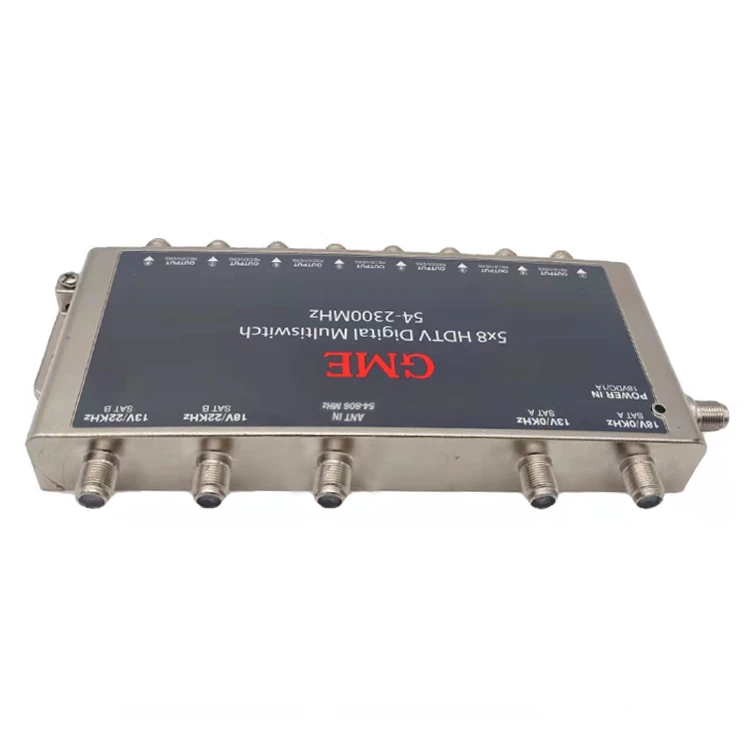

المحول الرقمي المتعدد HDTV 5×8 (5-مدخل × 8 مخرج مصفوفة رقمية عالية الوضوح)هو جهاز احترافي لتوزيع إشارات الصوت والفيديو. فهو يوجه بمرونة 5 مصادر إدخال عالية الوضوح- (مثل أجهزة الاستقبال- ومشغلات Blu-ray وأجهزة الكمبيوتر وما إلى ذلك) إلى 8 أجهزة عرض (مثل أجهزة التلفزيون وأجهزة العرض والشاشات).
سمات
- 5 مدخلات و 8 مخرجات

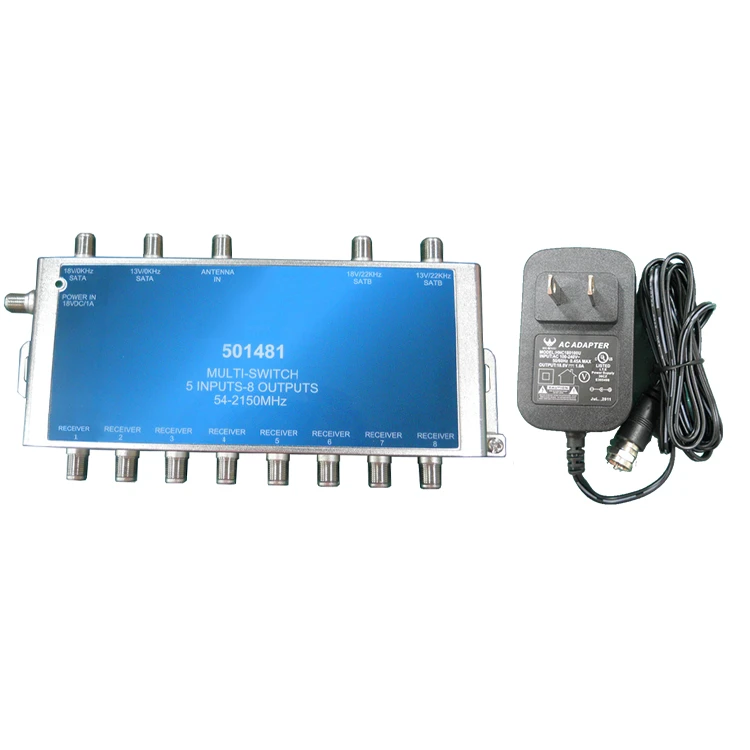

- يمكن تشغيل كل LNB عبر المحول المتعدد باستخدام محول الطاقة المتصل بالمحول المتعدد.
- يمكن لكل جهاز استقبال متصل بالأقمار الصناعية تحديد البرامج إما في القطبية العمودية أو في القطبية الأفقية باستخدام أداة اختيار القطبية المدمجة في كل جهاز استقبال على حدة والتي تكون 13 فولت/18 فولت و22 كيلو هرتز تشغيل/إيقاف.
تحديد
| المواصفات/النموذج | 4058/4058-م.ن | 4058-22 كيلو هرتز |
| نطاق تردد الإدخال (ANTIn) | 40-806 ميغاهيرتز | 40-806 ميغاهيرتز |
| نطاق تردد الإدخال (دخل LNB) | 950-2150 ميجا هرتز | 950-2150 ميجا هرتز |
| الإخراج | 40-2150 ميجا هرتز | 40-2150 ميجا هرتز |
| فقدان الإدراج 40-216 ميجا هرتز | -3 ديسيبل | -3 ديسيبل |
| 217-806 ميجا هرتز | -2 ديسيبل | -2 ديسيبل |
| 950-1750 ميجا هرتز | 2 ديسيبل | 2 ديسيبل |
| 1751-2150 ميجا هرتز | 0 ديسيبل | 0 ديسيبل |
| التسطيح 40-216 ميجا هرتز | ±2 ديسيبل | ± 2 ديسيبل |
| 217-806 ميجا هرتز | ± 2.5 ديسيبل | ± 2.5 ديسيبل |
| 950-1750 ميجا هرتز | ±3.0 ديسيبل | ±3.0 ديسيبل |
| 1751-2150 ميجا هرتز | ±3.0 ديسيبل | ±3.0 ديسيبل |
| العزلة جلس في 950-2150 ميغاهيرتز | -35 ديسيبل | -35 ديسيبل |
| العزلة إلى الخارج 40-806 ميجا هرتز | -25 ديسيبل | -25 ديسيبل |
| 950-2150 ميجا هرتز | -30 ديسيبل | 30 ديسيبل |
| الاستقطاب المتقاطع 950-1750 ميجا هرتز | 35 ديسيبل | 35 ديسيبل |
| 1751-2150 ميجا هرتز | -30 ديسيبل | -30 ديسيبل |
| عزل B/W 950 ميجا هرتز و860 ميجا هرتز منفذ القمر الصناعي | -25 ديسيبل | -25 ديسيبل |
| 860منفذ النمل ميجا هرتز و950 ميجا هرتز | ||
| عودة فقدان النمل في 40-806 ميغاهيرتز | -10 ديسيبل | -10 ديسيبل |
| جلس في 950-2150 ميجا هرتز | -10 ديسيبل | -10 ديسيبل |
| الإخراج 40-806 ميجا هرتز | -10 ديسيبل | -10 ديسيبل |
| 950-1450 ميجا هرتز | -10 ديسيبل | -10 ديسيبل |
| 1451-2000 ميجا هرتز | -10 ديسيبل | -10 ديسيبل |
| 2001-2150 ميغاهيرتز | -6 ديسيبل | -6 ديسيبل |
| قدرة الإدخال: منفذ ضغط النمل 1 ديسيبل مدخل CH3 |
103 ديسيبل ميكروفولت | 103 ديسيبل ميكروفولت |
| قدرة الإدخال: منفذ Sat للضغط بمقدار 1 ديسيبل 950 ميجا هرتز الإدخال |
96 ديسيبل ميكروفولت | 96 ديسيبل ميكروفولت |
| جلس ممر العاصمة في | 400 مللي أمبير | 400 مللي أمبير |
| الموصلات (جميع المنافذ) | و-أنثى | و-أنثى |
| تبديل الجهد LNBA (18V / OK هرتز) | 15.5 فولت تيار مستمر-19.5 فولت تيار مستمر | 15.5 فولت تيار مستمر-19.5 فولت تيار مستمر |
| إل إن بي بي (18 فولت/22 كيلو هرتز) | 15.5 فولت تيار مستمر-19.5 فولت تيار مستمر | 15.5 فولت تيار مستمر-19.5 فولت تيار مستمر |
| إل إن بي سي (14 فولت/22 كيلو هرتز) | 12.5 فولت تيار مستمر-14.0 فولت تيار مستمر | 12.5 فولت تيار مستمر-14.0 فولت تيار مستمر |
| إل إن بي دي (14 فولت/أوك هرتز) | 12.5 فولت تيار مستمر-14.0 فولت تيار مستمر | 12.5 فولت تيار مستمر-14.0 فولت تيار مستمر |
| مدخلات الطاقة محول | 120 فولت تيار متردد/60 هرتز | 120 فولت تيار متردد/60 هرتز |
| مخرج طاقة المحول | 24VDC/1000mA ث/PTC | 24VDC/1000mA ث/PTC |
| ضفدع إشارة 22 كيلو هرتز ومضخم في LNB إدخال 22 كيلو هرتز على |
22 ± 4 كيلو هرتز 650±250mVp-ص |
